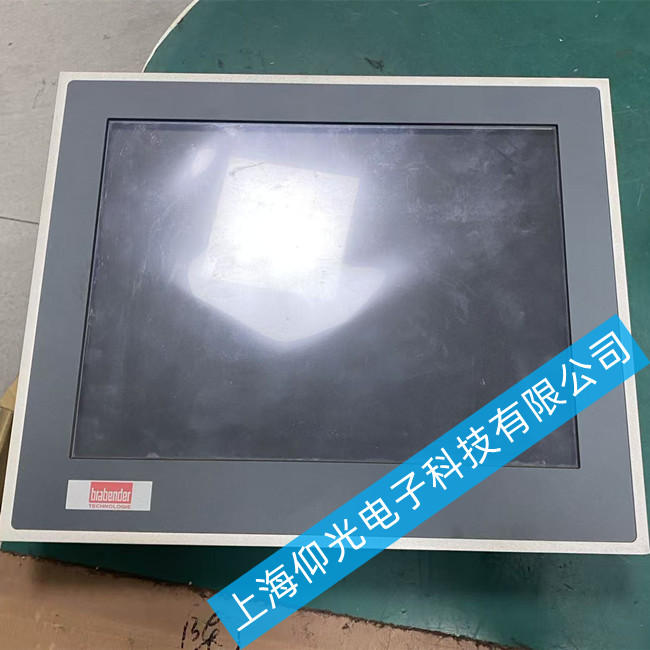

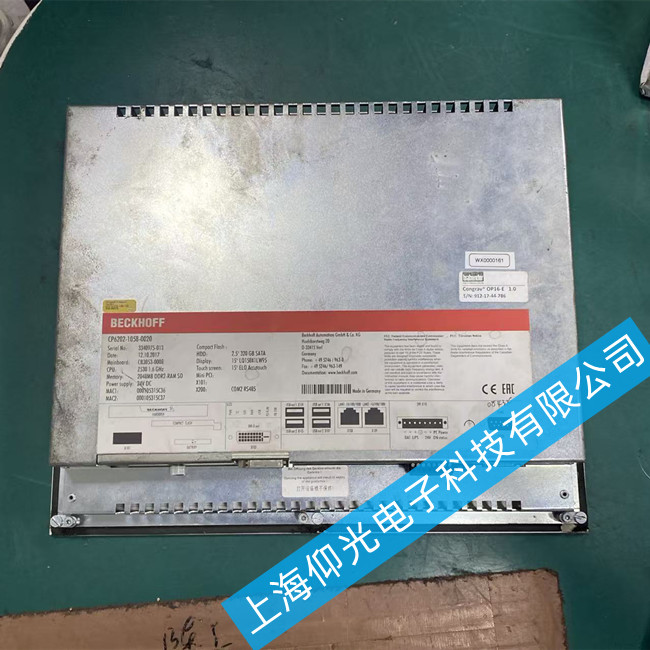

倍福触摸屏维修CP6202-1058-0020高压板故障维修方法
倍福触摸屏CP6202-1058-0020高压板故障可通过电源检测、元件排查与模块替换解决‌。该问题通常表现为黑屏、背光不亮或一亮即灭，核心原因集中在高压板供电异常或元件损坏。
一、故障现象与初步判断
典型表现‌：上电后屏幕无显示，但电源指示灯亮；用手电照射可见画面（说明信号驱动正常，问题出在背光系统）。
关键定位‌：高压板负责为灯管提供启动高压，若损坏会导致背光无法点亮。
二、维修步骤详解
1. ‌断电检查与安全准备‌
切断设备电源，静置5分钟以上，确保电容放电完成。
拆开外壳，观察高压板是否有明显烧痕、鼓包电容或焦糊味。
2. ‌检测电源输入‌
使用万用表测量高压板的输入电压（通常为DC 24V或DC 12V），确认电源板输出正常。
检查保险丝是否熔断，U31（3.3V DC/DC芯片）和U32（5V DC/DC芯片）输出脚电压是否稳定。
3. ‌区分高压包与灯管故障‌
高压板输出端外接灯管，可临时接入‌已知完好的LCD双管高压条‌进行替换测试：
若新高压条点亮屏幕 → 原高压板损坏。
若仍不亮 → 可能灯管或连接线路问题。
4. ‌元件级检测与更换‌
检查高压包初级电路中的三极管、二极管及电容是否击穿或老化。
重点排查12V供电处主电容是否鼓包，这是高压板失效的常见原因。
如无原型号高压变压器，可选用通用型LCD高压条替代并重新接线固定。
三、专业维修支持

上海仰光电子科技有限公司 提供‌倍福CP6202系列触摸屏高压板故障专业维修服务‌，具备电路板级修复能力，支持芯片级检测与定制化高压模块更换。

倍福触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
