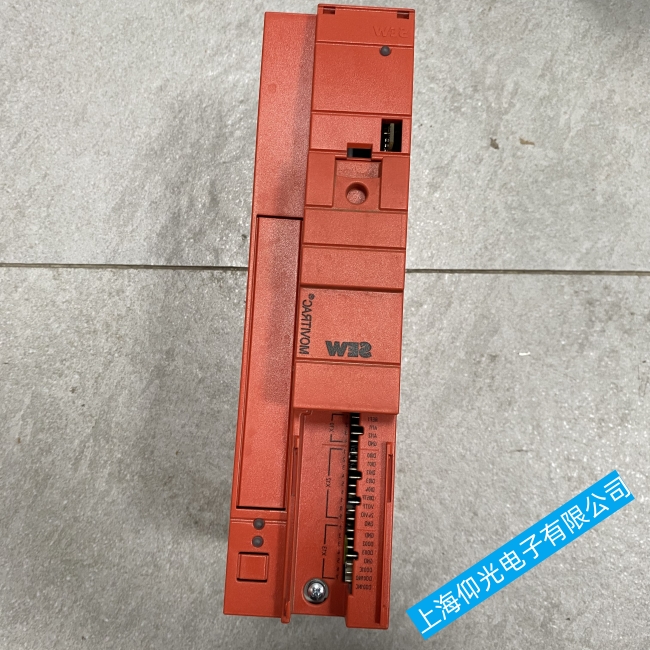

SEW 伺服驱动器（MOVIDRIVE 系列）报F15 故障，核心含义是编码器反馈异常 / 通讯故障（部分型号也关联 24V 控制电源异常），表现为停机、定位不准、无法启动，是现场高频报警，下面从故障本质、排查流程、维修方案、预防措施四方面详解。

一、F15 故障核心原因
F15 本质是驱动器收不到稳定、正确的编码器位置 / 速度信号，或内部 24V 电源异常，常见诱因：
编码器线缆问题：插头松动、针脚氧化、屏蔽层脱落、线缆弯折断裂、动力线与编码器线并行干扰。
编码器本体故障：码盘脏污、轴承损坏、内部电路短路、光电元件老化，导致 A/B/Z 相信号丢失 / 畸变。
驱动器侧故障：编码器接口模块损坏、电流检测电路异常、24V 控制电源不稳、主板通讯芯片故障。

外部干扰：接地不良、变频器 / 焊机等强电磁干扰、参数设置错误（编码器类型、分辨率、极性不匹配）。

二、标准化排查SEW伺服驱动器维修步骤（安全优先：断电 10 分钟放电再操作）
外观与接线初查：检查编码器插头、驱动器 X13 接口，重新插拔并紧固；查看线缆有无破损、挤压，屏蔽层单端可靠接地，编码器线与动力线分开走线（间距≥30cm）。
编码器信号检测：用万用表测通断，示波器看 A/B 相波形是否正常、无杂波；替换同型号编码器测试，快速区分是编码器还是驱动器问题。
电源与内部检测：测量驱动器 24V 控制电源，电压应稳定在 23.5–24.5V；检查内部电容、电源模块有无鼓包、烧痕，清理散热风扇与风道，避免过热触发保护。
参数复位与校准：用 MOVITOOLS 软件核对编码器类型、分辨率、脉冲数，恢复出厂参数后重新配置；执行编码器零位校准，消除参数误设导致的误报。
硬件更换：若线缆、编码器、接口模块损坏，直接更换原厂配件；主板 / 电源板故障，建议送专业维修或整体更换，避免二次损坏。
三、SEW伺服驱动器维修注意事项与预防
严禁带电插拔编码器，避免静电 / 浪涌击穿接口芯片；维修后空载试运行，逐步加载，确认 F15 不再报警。
日常预防：定期清洁编码器与风道、检查接地、使用双绞屏蔽线、远离强干扰源，减少 F15 复发。
F15 看似复杂，按 “先外后内、先线后件、先参数后硬件” 的顺序，多数可快速定位解决；若多次排查仍无效，优先联系 SEW 售后或专业工控维修-上海仰光电子，避免盲目拆机扩大故障。
