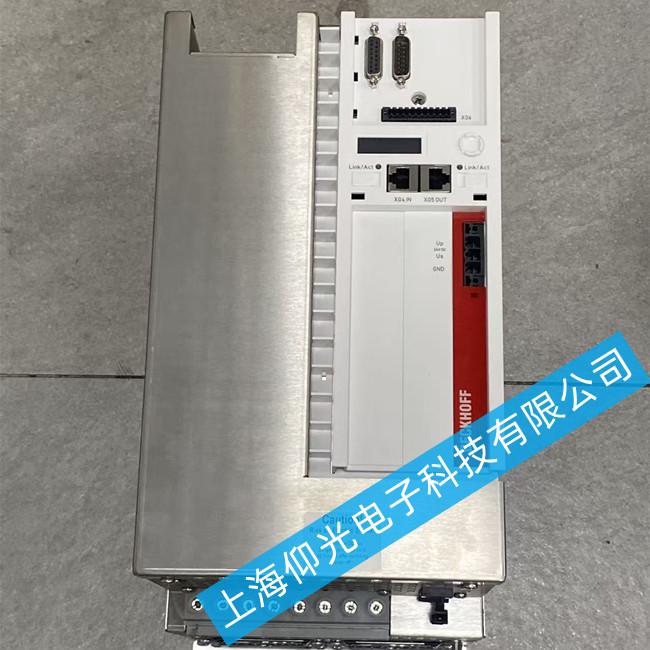

倍福伺服驱动器维修AX5172-0000-0202报警显示F614故障维修
倍福伺服驱动器维修报警代码F614，命令功能P-0-0160期间的扭矩、力或电流限制
在命令功能P-0-0160期间的扭矩、力或电流限制。
诊断代码(十六进制)
F614
类别
错误
标准反应
扭矩关闭
诊断代码(十进制)
62996
类型
命令错误
重置
执行重置命令(S-0-0099)
倍福驱动器内部硬件维修（外部 / 参数均正常）
拆机：打开外壳，清洁 PCB（洗板水 + 无水乙醇），检查有无烧痕、鼓包电容、腐蚀
电流检测电路（核心）
检测三相电流采样电阻（毫欧级）：阻值一致、无开路 / 短路
检测霍尔电流传感器：供电（5V）、输出信号正常，无偏移 / 损坏，更换异常传感器
检测运放 / 比较器、滤波电容：补焊虚焊、更换损坏器件
功率回路检测
测 IGBT 模块：无击穿、无短路，驱动电路正常
检测母线电容：容量≥标称 80%、无鼓包漏液，更换老化电容
控制板检测：检查 DSP、通信接口、电源模块，修复断线 / 虚焊
倍福驱动器维修后测试与验收
空载测试：电机平稳运行、无抖动、电流正常、无 F614
轻载→满载测试：逐步加载，电流 / 扭矩不超阈值、运行稳定
连续运行 2 小时：温度正常、无报警、编码器反馈正常
验证 P-0-0160 功能：按需启用，限制值 / 时间设置合理
倍福伺服驱动器维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
