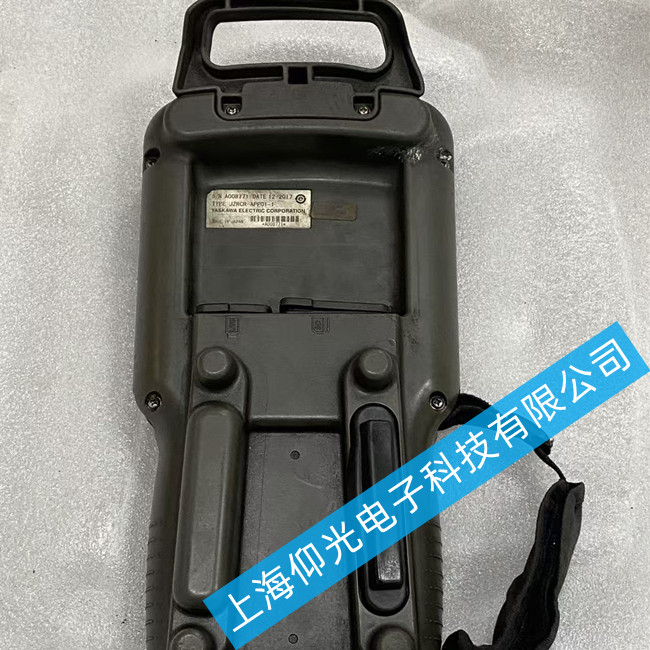

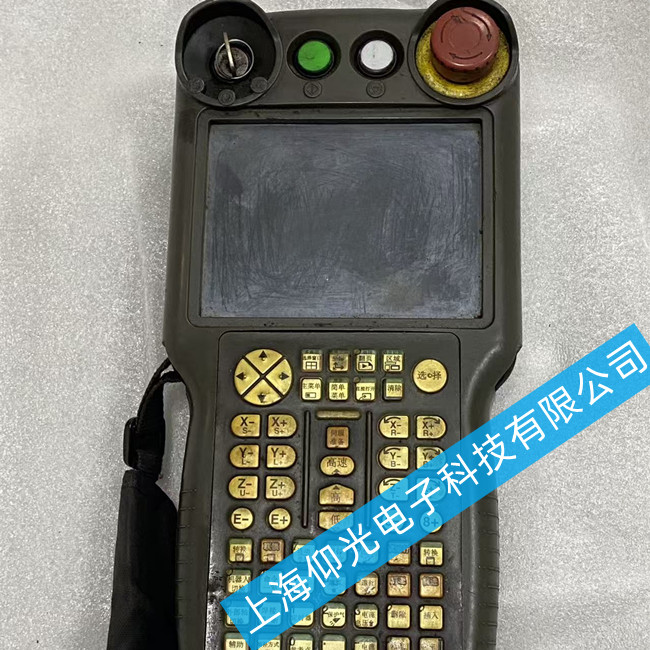

安川示教器维修JZRCR-APP01-1按键失灵故障维修方法
该示教器为薄膜按键 + 导电胶结构，适配 DX200 控制柜；按键失灵分单键 / 局部 / 全键，核心原因：导电胶磨损、薄膜排线松动 / 氧化、线缆断线、主板接口 / 供电故障、急停 / 使能开关异常。
一、不拆机快速排查
1. 外部清洁 + 复位（单键 / 局部失灵首选）
断电：拔示教器与控制柜连接电缆，断开机器人主电源，静置 5 分钟放电，消除静电 / 临时死机
清洁：用无尘布 + 无水酒精轻擦按键表面、缝隙，去除油污、粉尘、切削液；重点清理急停、使能、模式开关周边
复位：按住急停 + 使能 + 复位键通电，强制重启，排除系统卡死
2. 线缆 / 接口排查（全键失灵优先）
检查示教器电缆（螺旋线）：外皮有无破损、弯折、内部断线（反复弯折处最易断）；晃动线缆，看按键是否时好时坏
接头：拔下示教器端 / 控制柜端航空插头，用酒精擦针脚，重新插紧、锁死螺母，排除接触不良
3. 急停 / 使能开关检测（全键无响应常见）
急停：顺时针旋转复位，确认弹起；按下 / 松开急停，看屏幕有无提示，急停卡死会锁死所有按键
使能开关（三段式）：轻按 / 重按，确认有档位反馈；使能开关损坏 / 接触不良会导致按键无响应
二、拆机硬件维修
1. 拆机步骤（安全规范）
工具：PH00 十字螺丝刀、塑料撬片、防静电手环、万用表
拧下后盖 4 颗固定螺丝，用撬片沿边缘轻撬，分离前后壳，严禁拉扯内部排线
断开按键薄膜排线、使能 / 急停线缆，取出按键面板总成
2. 按键薄膜 + 排线修复（最常见，80% 故障）
重插排线：找到按键薄膜→主板的 FPC 扁平排线，掀开锁扣，拔出排线，用橡皮擦轻擦金手指，重新插紧、扣死锁扣，确保无弯折、无氧化、无松动
排线检测：万用表测排线通断，断线 / 针脚氧化直接更换同规格薄膜排线
单键失灵：撕开按键薄膜，检查对应位置导电胶（碳粒）磨损 / 脱落、PCB 触点发黑氧化
修复：酒精擦触点，磨损处涂导电银漆晾干；导电胶老化直接换原装按键薄膜总成（JZRCR-APP01-1 专用）
3. 使能 / 急停 / 模式开关检修
使能开关：拆下内部组件，清洁触点、检查弹片；无弹性 / 接触不良，更换原装使能开关组件

急停 / 模式开关：检查螺母松动、触点氧化，重新紧固或更换开关

安川示教器维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
