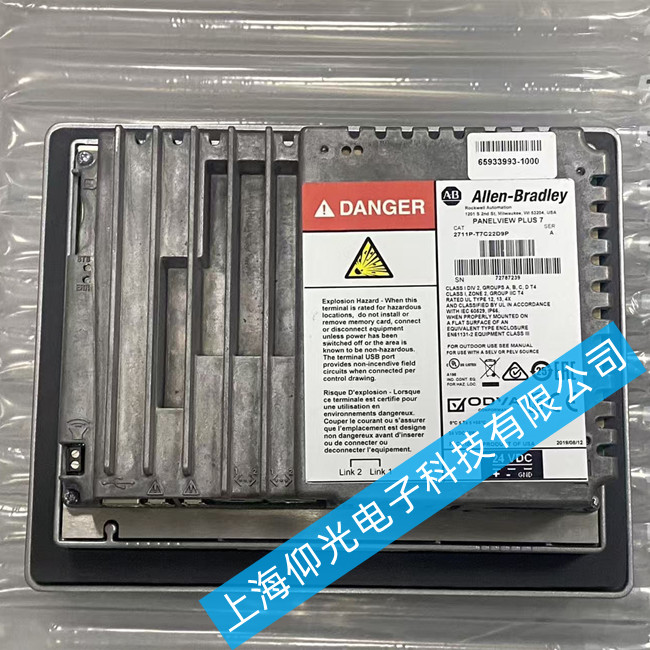

AB触摸屏维修2711P-T7C22D9P模糊看不清楚维修快
AB触摸屏模糊核心原因：背光老化 / 亮度异常、LVDS 排线松动、LCD 驱动板 / 屏体老化、贴膜 / 表面脏污、分辨率 / 对比度设置错误。按「先软后硬、不拆机→拆机」顺序，快速定位修复。
一、不拆机快速排查（3 分钟，优先做）
清洁 + 撕膜 + 亮度 / 对比度校准

撕掉劣质 / 老化保护膜、用无尘软布擦净油污、指纹、粉尘（别用酒精 / 腐蚀性溶剂，避免损伤偏光片）

式；重启 HMI

检查是否有偏光片老化发黄、起皱、脱胶（边缘发白 / 彩虹纹），这会直接导致模糊
系统 / 固件重置（排除软件异常）
断电（拔 24VDC）静置 2 分钟，彻底放电复位，排除临时死机 / 信号干扰
进入FactoryTalk View ME，确认项目分辨率设为800×480（7 寸原厂标准），分辨率不匹配会严重模糊
升级 / 重装PanelView Plus 7 固件（官网最新版），修复驱动异常
供电 / 干扰排查
测 24VDC 输入：必须22.8–26.4V、纹波 < 5%，电压不稳 / 电源劣质会导致背光 / 驱动异常、画面发虚
远离变频器、伺服、强电柜，屏蔽线缆接地，排除电磁干扰
二、拆机硬件维修（5–10 分钟，断电操作）
LVDS 屏线重插（最常见硬件松动）
拧下后盖螺丝，打开外壳；找到主板→LCD 的 LVDS 扁平排线（窄排线，带金属屏蔽）
掀开锁扣，拔出排线，用橡皮擦轻擦金手指，重新插紧、扣死锁扣，确保无弯折、无氧化、无松动
检查排线有无断裂、针脚歪、接口发黑，直接换同规格 LVDS 线
背光 / 高压板 / 驱动板检测
背光老化（发黄、发暗、闪烁）：2711P-T7C22D9P 是LED 背光，背光模组衰减会导致整体模糊、发灰，更换7 寸 LED 背光条
驱动板（逻辑板）：检查电容鼓包、芯片发烫、焊点虚焊；替换同型号驱动板测试
高压板（部分老版）：供电异常、背光闪烁，更换高压板
LCD 屏体 / 偏光片终极更换
排线、背光、驱动都正常仍模糊 → LCD 液晶面板老化、偏光片失效
更换原装 7 寸 800×480 LCD 总成（含偏光片），匹配 2711P-T7C22D9P 型号
三、快速维修速记 & 终极方案
✅ 速记步骤：清洁撕膜→调亮度对比度→断电复位→重插 LVDS 排线→换背光→换 LCD 总成
✅ 保内：直接联系罗克韦尔 RMA 售后，免费检修

✅ 保外：专业工控快修（24–48 小时），换背光 / LCD 总成，立等可取

AB触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
