一、设备基础信息确认
ABB ACS510、ACS550 系列通用型变频器，是工业自动化、风机水泵、机床传动的核心控制设备，维修前先完成基础信息核对：
- 核心型号：ACS510（风机水泵专用）、ACS550（通用型）
- 额定电压：三相 AC 380-480V（主流机型）
- 核心故障高发点：整流桥 / IGBT 模块击穿、电源 / 驱动板故障、散热系统失效、电流检测异常
二、标准维修流程（分阶段执行，可直接作为维修报告模板）
🔧 第一阶段：故障初检与安全准备（维修前必做）
1. 安全操作规范
- 断电操作：断开主电源后，等待 15 分钟以上（确保母线电容完全放电），用万用表直流档测量 DC+、DC - 端子，确认电压＜20V 后方可开盖操作，防止电容残余电压触电。
- 防静电措施：佩戴防静电手环，避免静电击穿控制板芯片。
-
外观初检：检查变频器是否有烧蚀、鼓包、漏液、异味，重点排查：
- 电解电容（母线电容、电源板小电容）是否鼓包漏液
- 整流桥、IGBT 模块是否有烧黑、炸裂痕迹
- 散热风扇是否卡滞、积灰严重
- 接线端子是否松动、氧化
2. 基础故障排查（无代码故障通用步骤）
| 故障现象 | 快速排查项 | 初步处理 |
|---|---|---|
| 上电无显示 | ① 输入电源是否正常；② 熔断器 / 断路器是否跳闸；③ 电源板供电是否正常 | 恢复电源、更换熔断丝、检修电源板 |
| 运行跳闸（无代码） | ① 电机绝缘是否＞1MΩ；② 输出电缆是否短路；③ 负载是否卡滞 | 电机绝缘检测、排除短路、清理负载卡阻 |
| 过温报警（F0003/F0037） | ① 散热风扇是否运转；② 散热器是否积灰；③ 环境温度是否超标 | 清理积尘、更换故障风扇、改善通风 |
| 过流报警（F0001） | ① 加速时间是否过短；② 电机 / 电缆是否短路；③ IGBT 模块是否击穿 | 延长加速时间、排除短路、检测模块 |
🔧 第二阶段：核心硬件检测与维修（故障定位核心）
1. 主回路（整流 / 逆变）检测（最常见故障）
检测工具：数字万用表（二极管档）
操作步骤：
- 断开所有外部接线，确保变频器完全断电、电容放电完成。
-
整流桥检测：测量 R/S/T（输入）与 DC+/DC-（母线）之间的二极管特性：
- 红笔接 DC-，黑笔分别接 R/S/T，正常读数为 0.4-0.6V，三相偏差＜10%
- 黑笔接 DC+，红笔分别接 R/S/T，正常读数为 0.4-0.6V，三相偏差＜10%
- 若读数为 0（击穿）或无穷大（开路），说明整流桥损坏，需更换同型号整流模块。
-
IGBT 逆变模块检测：测量 U/V/W（输出）与 DC+/DC - 之间的二极管特性：
- 红笔接 DC-，黑笔分别接 U/V/W，正常读数为 0.4-0.6V，三相偏差＜10%
- 黑笔接 DC+，红笔分别接 U/V/W，正常读数为 0.4-0.6V，三相偏差＜10%
- 若读数异常，说明 IGBT 模块击穿，需更换同型号 IGBT（如 FF450R12ME4 等），同时同步检测驱动板是否损坏。
- 母线电容检测：用万用表测量电容容量，若容量下降＞20%，或有鼓包漏液，直接整组更换同规格电容（如 450V 4700μF），避免后续炸机。
2. 电源 / 驱动 / 控制板检测
- 电源板：检测 + 24V、+15V、+5V 等辅助供电是否正常，若电压偏差＞5%，排查开关电源芯片、光耦、稳压管，更换故障元件。
- 驱动板：IGBT 更换后，必须检测驱动板的驱动电压、光耦隔离是否正常，避免二次击穿 IGBT；重点排查驱动电阻、光耦、驱动芯片。
- 控制板：检测电流霍尔传感器、温度传感器是否正常，若出现电流检测故障（ACS510 特有），优先更换控制板或检修电流检测电路；同时检查面板通讯、端子接线是否松动。
3. 散热系统维修（过温故障根治）
- 风扇检测：断电后手动转动风扇，若卡滞、异响，直接更换同型号散热风扇（如 ACS510 配套 24V/220V 轴流风扇）。
- 清灰保养：用 0.3MPa 以下压缩空气，彻底清理散热器、滤网、风扇风道的积尘，避免风道堵塞导致过热。
- 温度传感器检测：若清灰后仍报过温，检测 NTC 温度传感器阻值是否正常，异常则更换。
🔧 第三阶段：常见故障代码专项维修（高频问题速查）
| 故障代码 | 故障名称 | 核心原因 | 维修解决方案 |
|---|---|---|---|
| F0001 | 过电流 | 电机过载、加速时间过短、输出短路、IGBT 击穿 | 1. 延长加速时间（参数 2202）；2. 排除电机 / 电缆短路；3. 检测并更换 IGBT 模块；4. 检查电流传感器 |
| F0002 | 过电压 | 减速时间过短、输入电压过高、制动电阻失效 | 1. 延长减速时间（参数 2203）；2. 检查电网电压；3. 检测 / 更换制动电阻、制动单元 |
| F0003 | 欠电压 | 电源缺相、整流桥故障、母线电容容量不足 | 1. 检查输入电源 / 接触器；2. 检测整流桥；3. 更换老化母线电容 |
| F0004/F0037 | 过温 | 风扇故障、散热器积灰、环境温度过高、负载过大 | 1. 更换故障风扇；2. 彻底清灰；3. 改善柜内通风；4. 降低负载 |
| F0010 | 通讯故障 | 面板接线松动、通讯参数不匹配、通讯模块损坏 | 1. 重新插拔面板接线；2. 核对波特率 / 地址参数；3. 检修 / 更换通讯板 |
| F0012 | 电机堵转 | 负载卡滞、电机故障、参数设置不当 | 1. 排查负载卡阻；2. 检测电机绝缘；3. 调整过载保护参数（3010-3012） |
🔧 第四阶段：参数恢复与负载测试（维修验收）
1. 参数恢复
-
若控制板未更换，直接恢复原有参数；若更换控制板，需重新设置：
- 电机额定参数（电压、电流、功率、转速）
- 加减速时间（2202/2203）、过载保护（30 组参数）
- 控制模式（V/F 或矢量控制，ACS550 支持矢量）
- 通讯参数（若有上位机通讯）
2. 空载 / 带载测试
- 空载测试：断开电机负载，上电运行，观察变频器输出电压、电流是否平衡，无报警、无异响，面板显示正常。
-
带载测试：接回电机，带负载运行 1-2 小时，监测：
- 输出电流、温度是否正常
- 有无跳闸、报警
- 电机运行是否平稳、无异响
- 测试合格后，完成维修，出具维修报告。
三、预防性维护建议（延长设备寿命）
- 定期保养：每 6-12 个月，断电清灰、检测母线电容容量、检查风扇运转状态。
- 环境管控：确保变频器安装环境温度在 - 10℃~+40℃，避免粉尘、潮湿、腐蚀性气体。
- 电源保护：加装进线电抗器、EMC 滤波器，抑制电网浪涌，保护整流桥 / IGBT。
- 冗余备份：关键设备提前备份参数，采购同型号备件，避免故障停机影响生产。
|
|
|
|
|---|---|---|
|
|

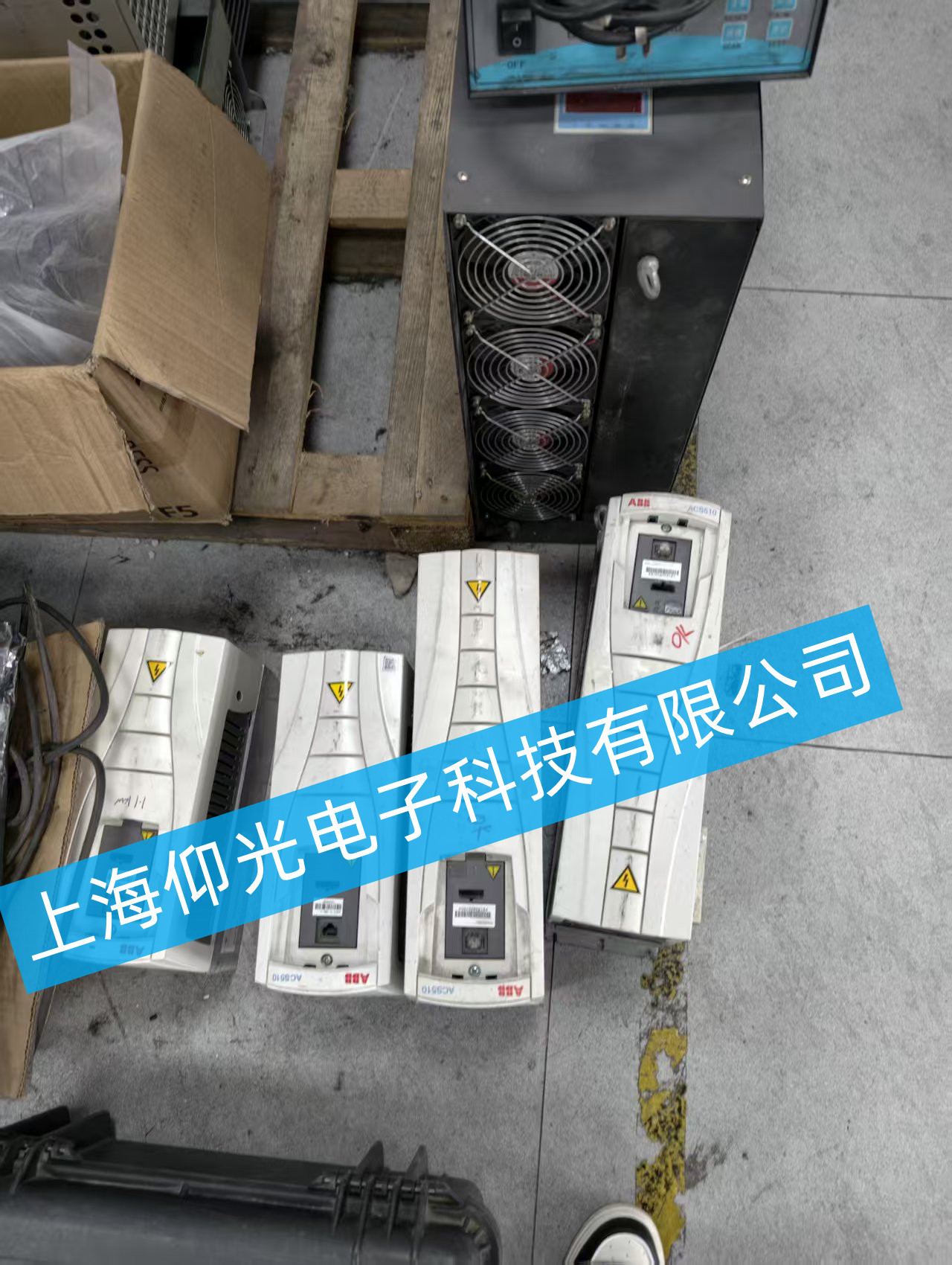

- 若变频器为批量故障（如图中多台同型号），优先排查共性问题：如电网电压异常、负载冲击、散热环境恶劣，避免单台维修后重复故障。
- 对于高功率（＞55kW）变频器，建议优先更换整板 / 模块，避免维修后可靠性不足。
-
上海仰光电子维修变频器常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
