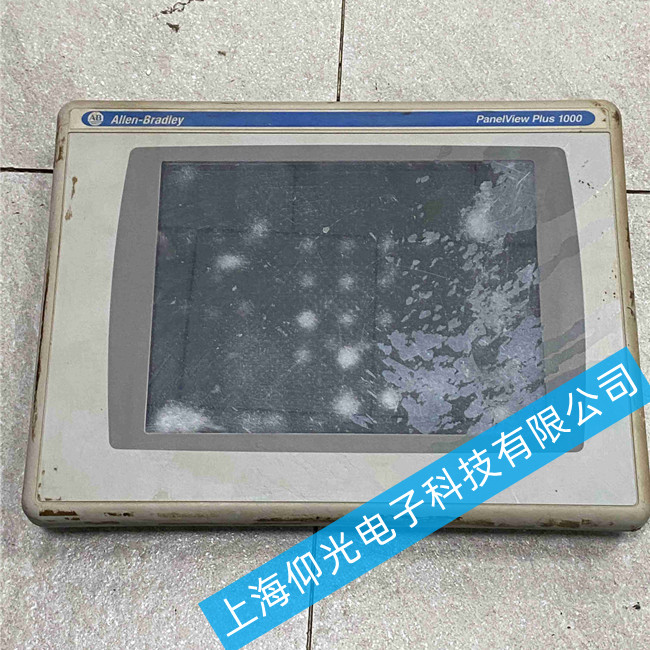

AB触摸屏维修2711P-RDT10C无显示无字故障维修
一、 故障现象与初步诊断
故障现象：设备上电后，屏幕完全黑屏，无任何背光，无开机LOGO，无闪烁，触摸无反应，电源指示灯可能亮（绿灯/黄灯）也可能不亮。
关键诊断步骤：
强光照射法：在光线充足的环境下，用强光手电筒斜照屏幕。若能隐约看到模糊的界面或字符，说明液晶屏主控信号正常，故障在背光电路；若完全看不到任何内容，则故障可能涉及电源、主板或屏线。
听声辨位：上电瞬间仔细听设备内部是否有继电器吸合声或高频啸叫。若有吸合声说明电源启动，主板可能工作；若完全无声，电源板故障概率极高。
指示灯状态：
灯不亮：电源输入或电源板初级故障。
灯亮绿灯/黄灯：电源输出可能正常，需重点排查主板DC-DC电路及背光驱动。
二、 故障原因分层解析
1. 电源模块故障（最常见）
2711P-RDT10C采用独立的开关电源板，长期高温运行易导致：
初级侧：保险丝熔断、整流桥堆击穿、开关管（MOSFET）烧毁、PWM芯片（如UC384x系列）损坏。
次级侧：+24V/+5V/+3.3V输出滤波电容（特别是电解电容）鼓包、漏液，导致输出电压纹波过大或掉电。
接口氧化：电源板与主板连接的插针因振动氧化导致接触不良。
2. 背光驱动电路故障
该型号采用CCFL（冷阴极荧光灯管）背光，背光驱动板（Inverter）独立或集成在电源板上。
高压变压器：内部绕组开路或匝间短路，导致无高压输出。
背光控制芯片：如OZ9RR、BIT3106等损坏。
灯管老化/断裂：灯管两端发黑，启辉困难，导致保护电路动作而黑屏。
3. 主板核心电路故障
CPU供电：主板上的DC-DC降压电路（如MPU、内存供电）故障，导致CPU不工作。
BIOS/固件：Flash芯片数据丢失或硬件损坏，导致系统无法引导。
屏线接口：LVDS屏线松动、金手指氧化或主控芯片虚焊。
AB触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
