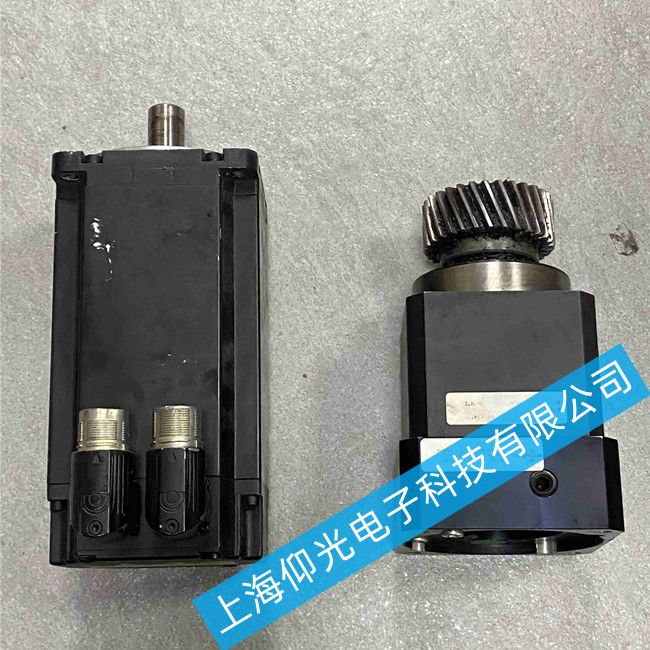

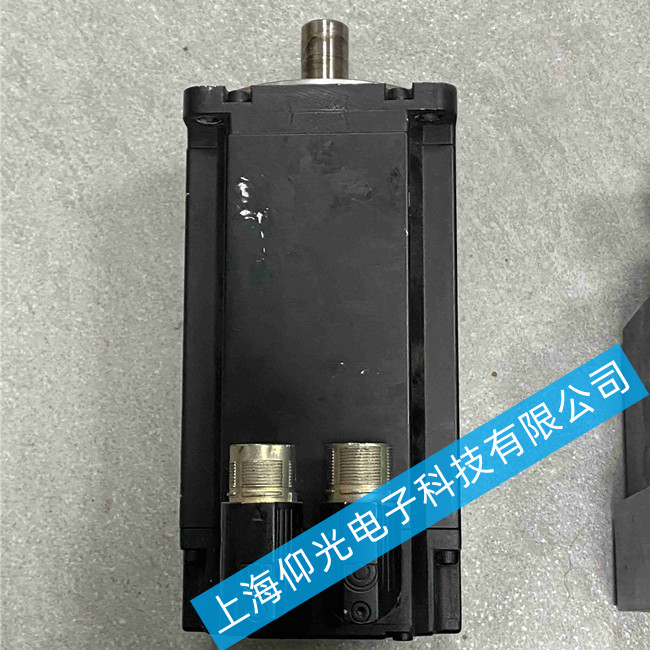

贝加莱伺服电机维修8LSA45.E3060D000-0编码器故障维修
一、故障现象与初步诊断
当8LSA45.E3060D000-0电机出现编码器故障时，通常表现为以下症状：
系统报警：驱动器（如ACOPOS系列）显示编码器相关故障代码，如9300（Encoder Error）、32001（Encoder Signal Error）或64502（Encoder Count Error）。
运行异常：电机启动即报警、运行中突然失速、位置反馈值跳变或电机发出“嗡嗡”异响。
定位失效：设备回零不准、重复定位精度超差，或静止时反馈位置持续漂移。
二、故障排查流程（由外及内）
1. 外部线缆与连接检查（优先步骤）
物理连接：断电后检查电机尾部编码器插头（M23/M12接口）是否松动、针脚是否弯曲或氧化。该型号通常采用EnDat 2.2或Hiperface DSL协议，接口接触不良是常见诱因。
线缆通断：使用万用表测量编码器线缆各芯线通断，重点检查+5V电源线、0V地线及信号线（DATA+、DATA-）是否断路或短路。屏蔽层接地是否良好，避免电磁干扰导致信号畸变。
2. 供电与信号检测
电源测试：上电后，在驱动器端测量编码器供电电压，标准应为5V±5%。若电压低于4.75V或波动过大，需检查驱动器电源模块或线缆压降。

波形观测：使用示波器检测编码器差分信号波形。正常状态下，DATA+与DATA-应为对称的方波信号，无严重毛刺或幅值衰减。

贝加莱伺服电机维修故障：磁铁爆钢、磁铁脱落、电机维修、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准、一通电就报警、一通电就跳闸、驱动器伺服器报警代码、烧线圈绕组、航空插头损坏、原点位置不对，编码器调试/调零位、更换轴承、轴承槽磨损、转子断裂，轴断裂、齿轮槽磨损等故障维修。
