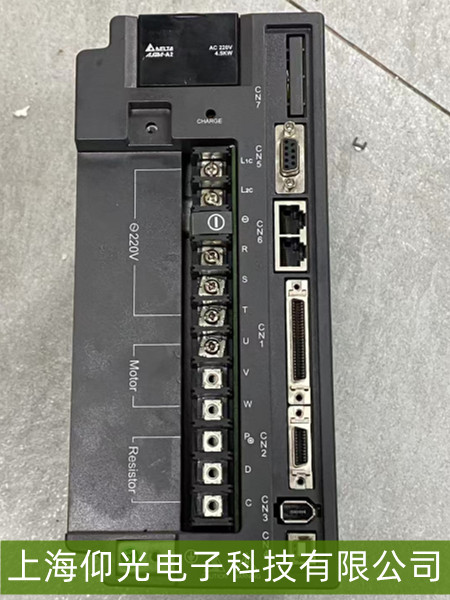

台达B2RL011伺服驱动器常见故障代码AL011（位置检出器异常），需系统排查维修。
故障诊断流程：
代码解析：AL011通常由编码器接线错误、松脱或损坏引发。需检查CN2接口与电机编码器的连接是否牢固，线缆是否破损，屏蔽层是否单端接地。
电源检查：使用万用表测量输入电压（如380V±10%），确认三相平衡无缺相。电源模块故障时需更换同规格电容或IGBT模块，避免电压波动导致过压/欠压报警。
机械排查：手动盘车检测电机轴是否卡阻，测量绕组阻值与绝缘电阻，排除电机本体故障。编码器安装需确保轴向间隙0.1-0.2mm，避免轴承磨损引发码盘损伤。
信号检测：示波器观察A/B/Z相波形，确认幅值稳定且无畸变。长距离传输需采用屏蔽双绞线并匹配120Ω终端电阻，防止电磁干扰。
维修注意事项：
断电操作前等待10分钟确保电容放电，佩戴防静电手环。
更换元件时使用原装配件，如ECMA系列专用编码器，避免参数不匹配。
维修后需恢复出厂设置，重新配置电机型号、控制模式及限位参数，进行空载/带载测试至少30分钟。
定期清理散热孔灰尘，环境温度控制在60℃以下，高温场景加装散热风扇。
如遇复杂故障，可联系专业台达伺服驱动器维修机构-上海仰光电子，避免盲目拆卸导致二次损坏。本指南结合官方手册与实操经验，助力高效解决B2RL011维修难题。
