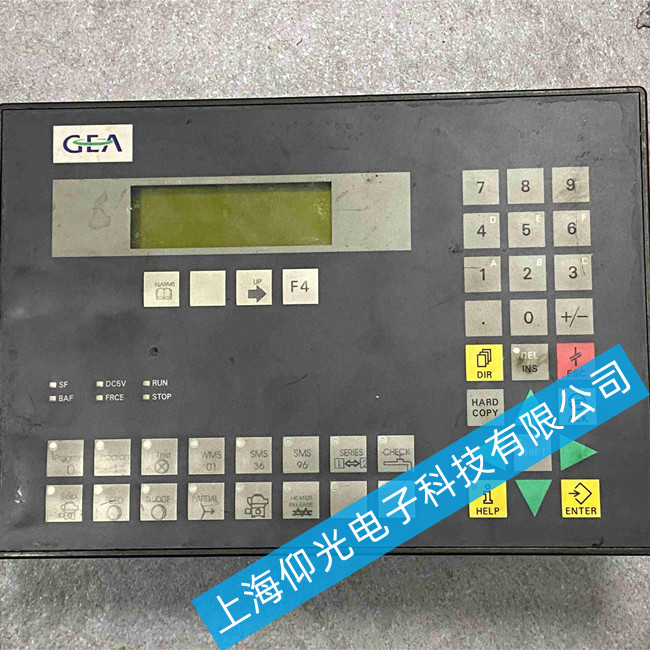

分油机GEA控制器维修SIMATIC C7-613液晶屏损坏故障维修
分油机GEA控制器专业维修流程与解决方案
针对上述故障，专业的维修服务商通常遵循“诊断-修复-测试”的标准化流程，确保维修质量。
1. 深度诊断与检测
外观检查：首先目视检查屏幕是否有裂痕、进水痕迹，以及排线接口是否松动。
电压测量：使用万用表测量电源板输出的各路电压（如3.3V、5V、12V、背光驱动电压等），判断电源模块是否正常。
信号追踪：使用示波器检测主板输出的LVDS信号波形，判断主板图像处理功能是否正常。若主板输出正常但屏幕显示异常，则故障点在逻辑板或液晶屏本身
。
2. 核心维修技术
电源板维修：对于黑屏故障，重点修复电源板上的开关电源电路，更换烧毁的保险管、开关管（MOSFET）及滤波电容。
逻辑板修复：对于花屏故障，若排线重插无效，需对逻辑板上的芯片进行补焊或更换。部分型号的逻辑板可通过更换伽马芯片（Gamma IC）或重写屏参（Panel Parameter）数据来修复。
主板级维修：对于因主板芯片虚焊导致的花屏，需使用BGA返修台对主芯片或显存进行重新植球和焊接
。
3. 备件更换策略
液晶模组更换：对于物理破损或液晶层老化的屏幕，需更换原装或兼容的液晶显示模组。在更换过程中，必须确保新模组的接口定义、分辨率及电压与原装一致。
触摸屏更换：对于触摸失灵且无法修复的情况，需更换触摸屏（Touch Panel）。更换后需进行触摸校准，确保操作精准
分油机GEA控制器维修注意事项
防静电措施：液晶屏和主板上的CMOS芯片对静电极为敏感，维修时必须佩戴防静电手环，使用防静电工作台。
数据备份：在拆卸控制器前，务必通过编程电缆读取并备份PLC程序及HMI组态数据。SIMATIC C7-613内部通常带有存储卡（MMC卡），切勿在带电状态下拔插，以免数据丢失或卡损坏
。
环境适应性：维修完成后，需进行高温老化测试，确保设备在船舶机舱的高温高湿环境下能稳定运行。
分油机GEA控制器维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
