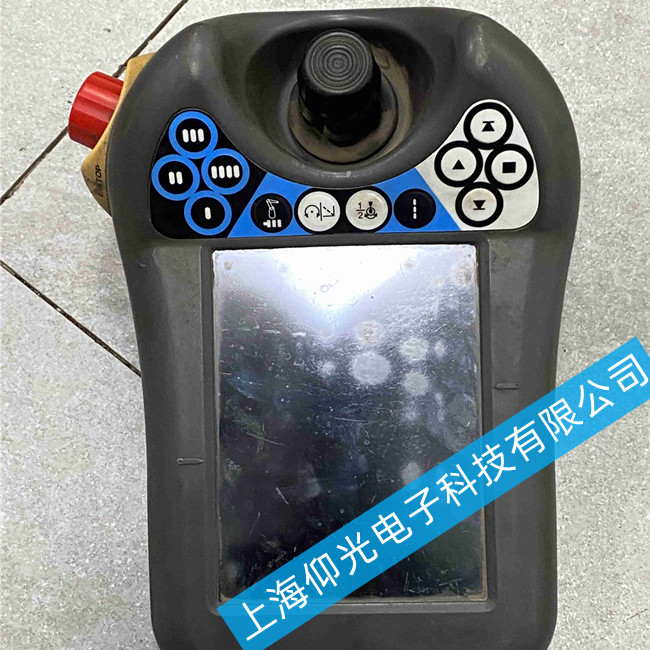

ABB示教器维修DSQC679显示黑屏故障维修方法
一、 故障现象与初步判断
ABB机器人示教器（型号：DSQC679）是IRC5控制系统的核心人机交互终端。当出现“黑屏”故障时，通常表现为通电后屏幕无任何显示、无背光，或指示灯异常。根据现场表现，可进行初步判断：
完全黑屏（无背光、无图像）：通常为供电回路或背光系统故障。
有背光但无图像（白屏/灰屏）：通常为主板或显示屏驱动故障。
指示灯闪烁异常：通常为通讯线路或主板故障。
二、 维修前安全准备
在开始维修前，必须严格遵守安全规程，防止二次损坏或人身伤害：
断电操作：切断机器人控制柜总电源，拔下示教器与控制柜的连接线缆。
防静电措施：佩戴防静电手环，工作台铺设防静电垫，避免静电击穿主板芯片。
工具准备：万用表、绝缘螺丝刀、无尘布、无水乙醇、软毛刷、热风枪（用于补焊）。
三、 故障排查与维修步骤（由简到繁）
步骤1：外部供电与连接线排查（高频故障点）
检查电源：使用万用表检测控制柜内示教器供电接口的输出电压，确认是否符合标准范围（通常为24V DC）。若电压异常，检查控制柜内保险丝是否熔断。

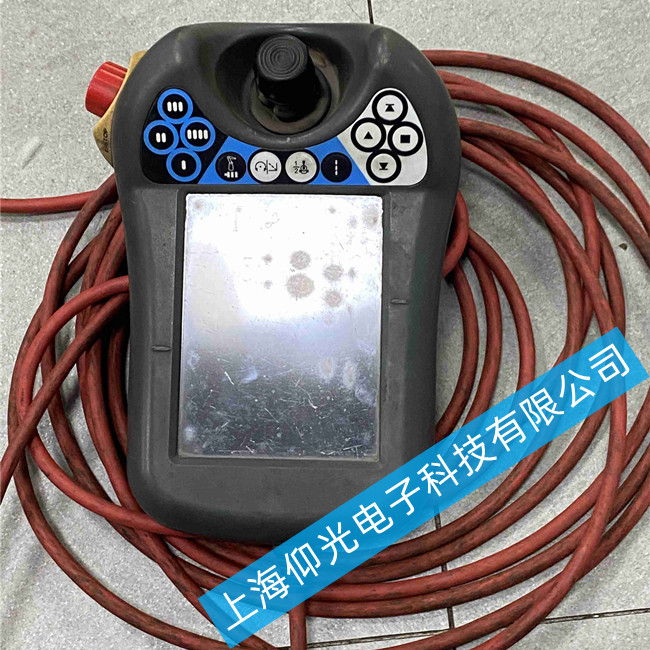

检查线缆：检查示教器连接线缆（FlexPendant Cable）的插头是否氧化、针脚是否弯曲。线缆因长期弯折易出现内部断线，可尝试更换备用线缆测试。
检查接口：重新插拔示教器与控制柜的连接接口，确保卡扣锁紧，排除接触不良。
步骤2：内部硬件检查（拆机维修）
若外部排查无果，需拆机检查内部组件。拆卸外壳时需轻拿轻放，记录螺丝规格与位置。
检查保险丝与电容：打开外壳后，首先检查内部电源板上的保险丝是否熔断，电容是否鼓包、漏液。若有损坏，需更换同规格元件。
检查背光系统：
现象：屏幕有图像但无背光（需在强光下观察屏幕是否有微弱图像）。
维修：检查背光驱动板（高压板）的供电电压，若电压正常但背光不亮，可能是背光LED灯珠烧毁或驱动芯片损坏，需更换背光模组或驱动板。
检查显示屏排线：
现象：屏幕无显示或显示异常（花屏、竖线）。
维修：检查连接主板与液晶屏的柔性排线（FPC）是否松动、氧化或断裂。用软毛刷清理接口灰尘，重新插拔排线并紧固卡扣。若排线断裂，需更换同型号排线。
检查主板：
现象：供电正常，背光正常，但屏幕无图像（白屏）。
维修：观察主板表面芯片是否有过热变色、虚焊痕迹。重点检测显示驱动芯片、主控芯片及电源管理芯片。若发现虚焊，可使用热风枪进行补焊；若芯片损坏，需进行芯片级维修或更换主板。
步骤3：软件与系统排查
系统复位：尝试通过控制柜重启机器人系统，或对示教器进行系统复位操作。
固件更新：若系统程序紊乱，可尝试更新示教器固件至最新版本。

  ABB示教器维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
