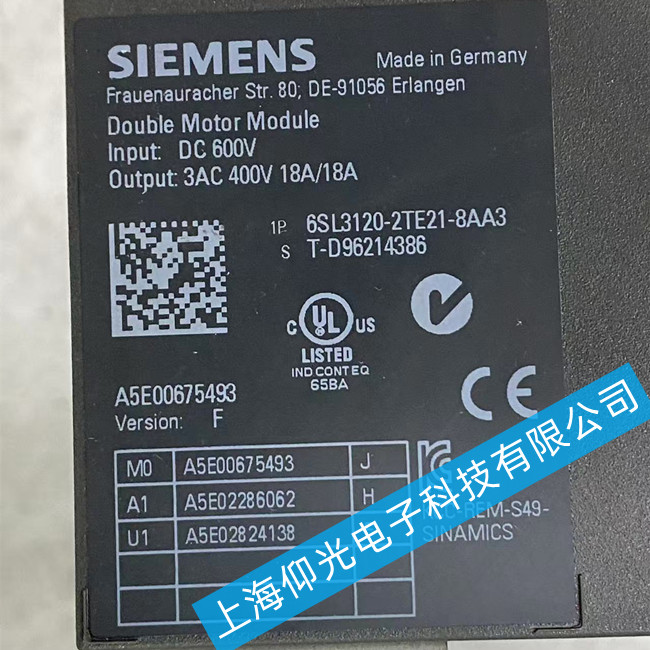

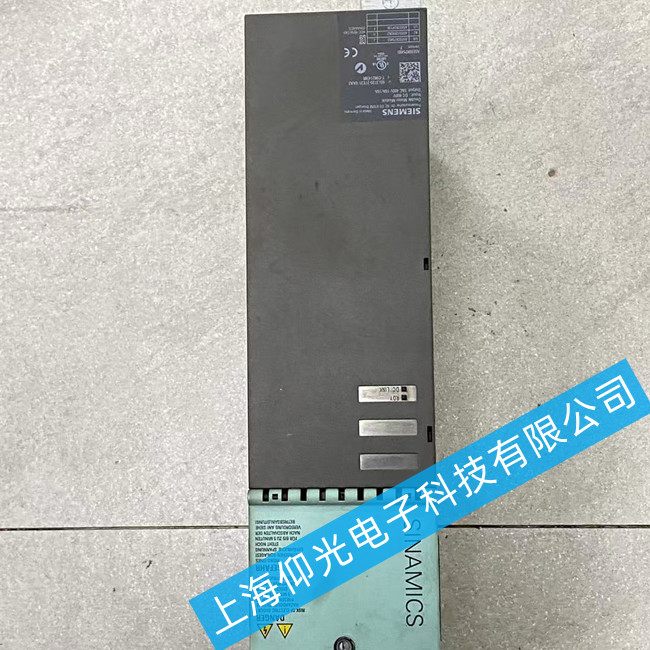

西门子电源维修6SL3120-2TE21-8AA3炸机故障维修总结
一、 故障现象描述
西门子SINAMICS S120系列电源模块（型号：6SL3120-2TE21-8AA3）在工业现场运行中，若出现“炸机”故障，通常表现为通电瞬间跳闸、模块内部发出爆裂声、伴随浓烟或烧焦气味。此类故障属于硬件层面的严重损坏，往往导致设备停机，影响生产连续性。
二、 核心故障原因分析
根据维修实践，导致该模块炸机的主要原因集中在以下几个方面：
1. 电网与输入电源异常
浪涌冲击：电网遭受雷击或大型设备频繁启停，导致瞬间高压冲击模块整流桥，击穿功率器件（IGBT）
。
电压等级不匹配：误将220V模块接入380V电网，或电网电压严重超标，超出模块耐压极限（如380V输入对应硬件过压阈值约700-750V）
。
缺相运行：三相输入电源中某一相缺失，导致整流电路电流失衡，局部过热损坏
。
2. 功率器件与硬件老化
IGBT模块击穿：模块长期过载运行或散热不良，导致IGBT结温过高，发生热击穿短路。静态测量时，U/V/W相间电阻接近0Ω
。
滤波电容失效：直流母线电容老化、鼓包或漏液，导致耐压能力下降，在通电瞬间被击穿
。
驱动电路故障：驱动光耦（如A786J）或门极电阻损坏，导致IGBT驱动信号异常，引发误导通或直通短路
。
3. 外部负载与接线问题
电机侧短路：电机绕组绝缘破损或动力电缆短路，导致上电瞬间电流急剧增大，烧毁模块
。
制动系统失效：制动电阻开路或制动单元IGBT损坏，导致再生能量无法消耗，母线电压飙升击穿电容
西门子电源维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
