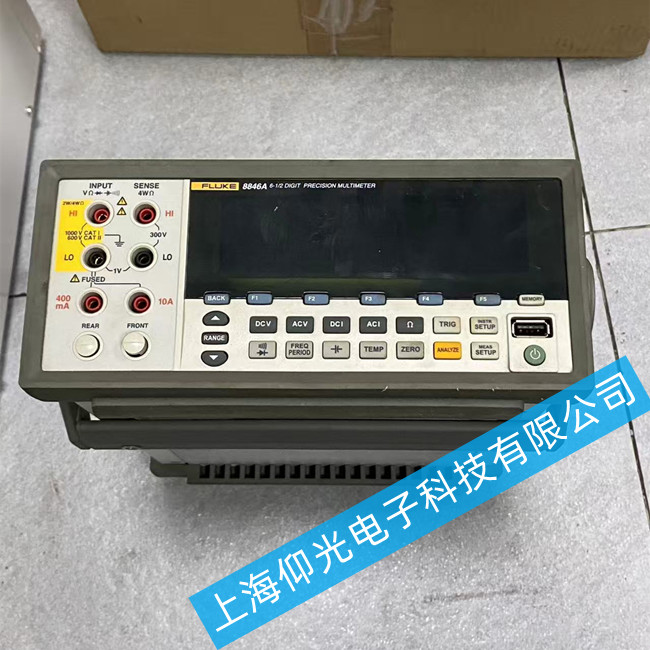

FLUKE福禄克台式测量仪维修 8846A测试不准维修方法
FLUKE福禄克台式测量仪维修常见故障现象与原因分析
当8846A出现测量不准确时，通常表现为以下几种现象，其背后原因涉及硬件、软件及环境等多个层面。
1. 读数超差或漂移
现象：测量电压、电流或电阻时，读数与实际值存在明显偏差，且超出仪器标称的精度范围（如直流电压准确度±0.0024%）。
原因分析：
内部基准源老化：仪器内部的电压基准源（如LM399）或恒流源电路老化，导致基准电压/电流偏移，直接影响ADC（模数转换器）的转换精度。
关键元器件损坏：主板上的精密电阻、运算放大器或三极管（如恒流源部分的驱动管）性能劣化或损坏，导致信号调理电路增益异常。
校准数据丢失：仪器内部的EEPROM存储的校准系数因断电或干扰而丢失或损坏，导致仪器无法进行正确的数学补偿。
2. 特定档位失效
现象：仅在某一个或几个量程（如直流电压1V档、100mV档）无法测量或读数异常，而其他档位正常。
原因分析：
量程切换继电器故障：用于切换量程的继电器触点氧化或粘连，导致信号无法正确接入。
输入保护电路损坏：输入端的过压保护元件（如TVS管、压敏电阻）击穿，导致信号被短路或衰减。
量程电阻网络异常：分压电阻或分流电阻网络中的某个电阻开路或阻值变化，导致分压/分流比错误。
3. 读数跳变或噪声大
现象：读数不稳定，末位数字频繁跳动，无法稳定读数。
原因分析：
电源纹波过大：内部开关电源或线性稳压器滤波电容失效，导致供电噪声过大，干扰模拟电路。
环境干扰：测试环境存在强电磁干扰（EMI），或测试线缆屏蔽不良，引入外部噪声。
接触不良：测试线缆插头氧化、松动，或仪器内部接插件接触不良。
维修案例参考
案例：直流电压超差

故障现象：用户送修一台8846A，反馈直流电压档测量10V标准源时显示9.89V，超差严重。

FLUKE福禄克台式测量仪维修过程：
工程师检测发现，仪器在直流校准时，1V和100mV档位无法测量且报错。
检测主板恒流源部分，发现其中一个三极管的驱动电压异常。
更换该三极管后，测量功能恢复正常，重新校准后通过测试。
