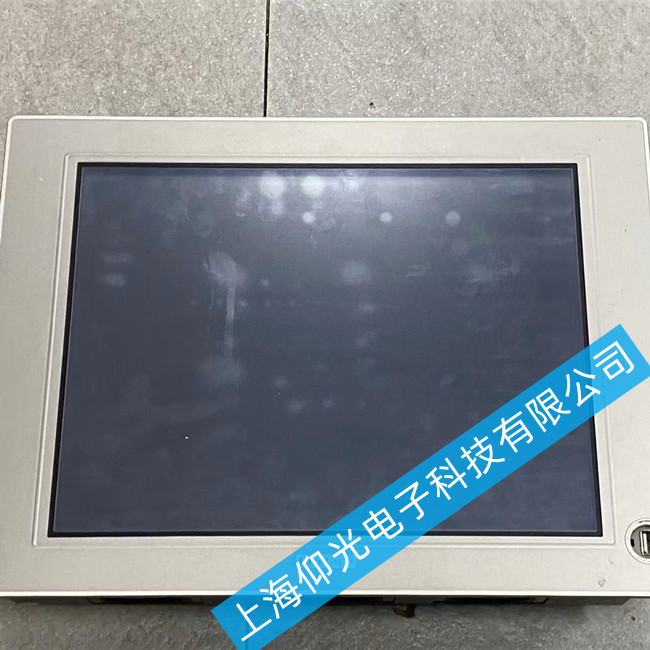

普洛菲斯触摸屏维修PFXPP170CD20N00N00主板故障维修方法
一、 故障现象与初步诊断
在着手维修前，首先需要准确判断故障类型。PFXPP170CD20N00N00主板常见故障通常表现为以下几种形式：
完全黑屏（无背光、无图像）：设备上电后，电源指示灯可能亮起，但屏幕完全无显示，用手电筒照射屏幕也看不到任何图像。这通常指向主板电源电路或核心芯片（如CPU）故障。
有背光无图像（白屏/蓝屏）：屏幕背光亮起，但显示全白、全蓝或出现乱码。这通常是由于主板上的显示信号处理电路（如LVDS接口、显示芯片）或内存条接触不良导致。
触摸失灵：屏幕显示正常，但触摸操作无响应或响应位置偏移。这通常与主板上的触摸控制芯片或连接排线有关。
无法开机/反复重启：按下电源键后设备无反应，或启动过程中反复重启。这通常与主板上的BIOS程序损坏、电源管理芯片故障或硬件不兼容有关。
初步诊断步骤：
检查电源：使用万用表测量输入电压是否为标准的24V DC，并检查电源接口是否虚焊或氧化。
观察指示灯：观察设备上的PWR（电源）指示灯状态，判断主板是否已上电。
听声音：部分主板在启动时会发出蜂鸣声，通过声音可以初步判断CPU是否工作。
二、 主板维修核心步骤
1. 外观检查与清洁
在拆解主板后，首先进行目视检查：
电容鼓包/漏液：重点检查电源滤波电容和CPU周围的电容。如有鼓包或漏液，需使用同规格的电容进行更换。
芯片烧毁：检查主控芯片、电源管理芯片表面是否有裂纹、烧焦痕迹或鼓包。
线路腐蚀：检查PCB板是否有因潮湿或液体侵入导致的线路腐蚀、断线。
清理灰尘：使用洗板水或无水酒精清理主板上的灰尘，特别是散热片下方的积尘，确保散热良好。
2. 电源电路维修
主板无法开机的首要排查点是电源电路。
测量关键电压：使用万用表测量主板上的关键测试点电压，如5V、3.3V、1.8V等。如果某一路电压缺失或异常，则顺着该路电源的DC-DC转换电路进行排查。
更换保险丝：检查主板上的贴片保险丝（Fuse）是否熔断。如果熔断，需更换同规格保险丝，并检查后级电路是否存在短路，避免再次烧毁。
普洛菲斯触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
