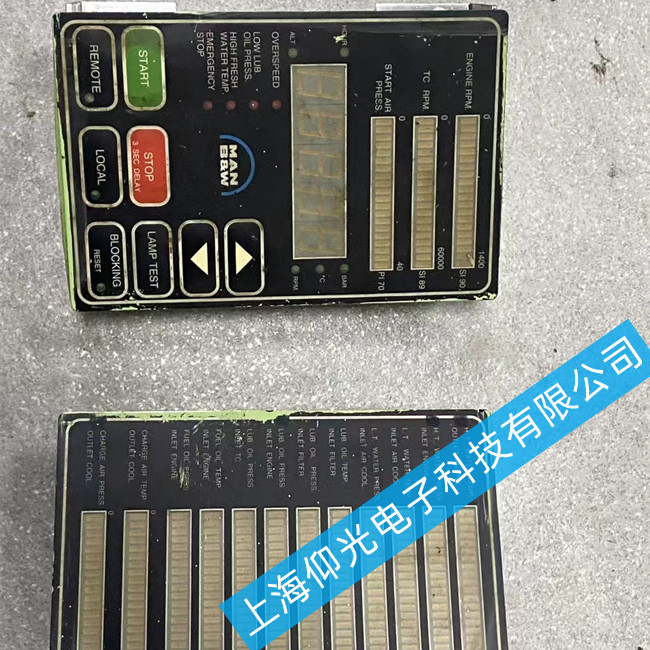

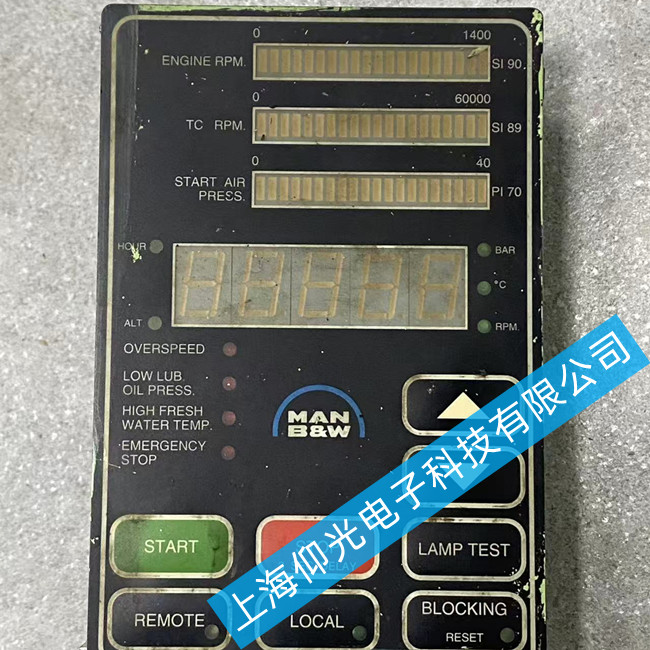

MAN控制面板维修MBD NR.1689061-9无显示故障维修
一、 故障现象与初步判断
MBD NR.1689061-9控制面板的“无显示”故障通常表现为以下几种形态：
完全黑屏：上电后屏幕无任何背光，指示灯不亮，按键无反应。
有背光无内容：屏幕有微弱的背光（或指示灯亮），但无字符、数字或图形显示。
显示异常：屏幕出现乱码、花屏或显示内容残缺不全。
初步判断：若面板指示灯完全不亮，通常指向电源模块或供电线路故障；若指示灯亮但无显示，则需重点排查显示驱动电路或主控芯片。
二、 故障原因深度分析
根据工业控制面板的通用原理及MAN设备的特性，导致“无显示”故障的原因可归纳为以下四类：
1. 电源供应异常
外部供电故障：控制面板的24V直流输入电源异常（如电压过低、过高或纹波过大），导致内部DC-DC转换电路无法工作。
内部电源模块损坏：面板内部的电源管理芯片（PMIC）、滤波电容（特别是电解电容鼓包）或保险丝熔断，导致核心电压（如5V、3.3V）缺失。
电源接口接触不良：电源端子松动或氧化，造成供电时断时续。
2. 硬件连接与物理损伤
排线/信号线故障：连接主板与显示屏的柔性排线（FPC）因长期震动导致断裂、接触不良或金手指氧化。
显示屏本体损坏：液晶屏（LCD）因外力撞击、高温或老化导致内部灯管/背光LED损坏，或液晶驱动芯片失效。
控制卡故障：主控板上的显示驱动芯片（如驱动三极管、驱动IC）损坏，或CPU无信号输出。
3. 软件与系统设置
系统死机/崩溃：控制面板的嵌入式系统因程序跑飞或内存溢出导致“假死”，无法响应显示指令。
参数设置错误：如对比度、亮度被误调至最低，或显示模式设置不当导致“看似无显示”。
固件版本冲突：系统软件版本与硬件不兼容，导致显示驱动无法正常加载。
4. 环境与干扰因素
电磁干扰（EMI）：在强电磁场环境下，高频干扰信号串入显示电路，导致显示异常或黑屏。

温湿度影响：高温导致元器件热稳定性下降，或湿度过大导致内部电路板腐蚀、短路。

 MAN控制面板维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
