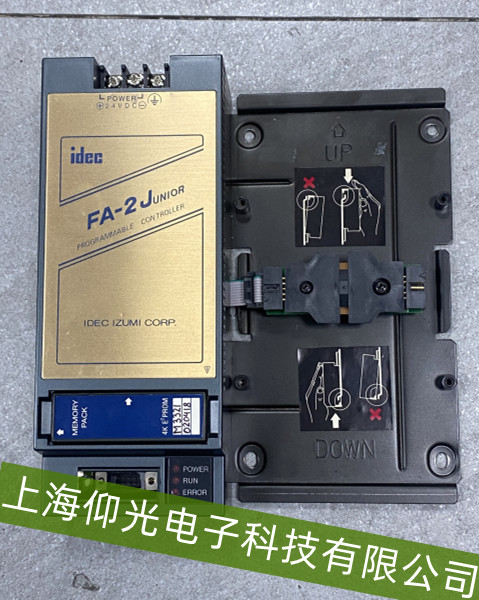

和泉IDEC控制器信号传输异常故障维修要点
一、基础检查：
物理连接排查
接线可靠性：检查控制器信号输入/输出端子（如数字量I/O、模拟量端子）的接线是否松动、脱落或氧化（尤其频繁插拔的接口易出现虚接）。重新压紧端子螺丝，用砂纸轻擦氧化触点。
线缆完整性：观察信号线（如屏蔽双绞线）是否有外皮破损、内部芯线断裂（可用万用表测量通断性，正常阻值应接近0Ω）；屏蔽层是否单端可靠接地（避免多点接地引入干扰）。
电源与状态指示
检查控制器主电源（如24V DC或AC 220V）是否稳定（用万用表测量电压值，偏差需在±10%内），电源模块故障可能导致信号处理电路供电不足。
观察控制器面板指示灯（如RUN、ERR、COMM灯）：若通信异常灯（COMM）常亮或闪烁，可直接定位通信链路问题；若无任何指示灯响应，需优先排查电源。
二、硬件故障深度诊断
信号模块与端口检测
若特定通道信号异常（如某一路数字量输入无响应），可能是对应信号模块损坏（如光耦隔离器失效、芯片引脚虚焊）。可通过替换同型号模块测试，或测量模块输入/输出端口的电压是否符合逻辑（如数字量高电平应为24V，低电平接近0V）。
检查控制器内部通信总线（如CAN、Modbus总线）的终端电阻（通常为120Ω）是否正确接入（未接或阻值错误会导致通信丢包）。
抗干扰设计验证
和泉控制器对电磁干扰敏感，若信号传输中频繁出现误码（如模拟量波动大、数字量跳变），需检查：
屏蔽线是否单端接地（避免形成地环路）；
控制器与强电设备（如变频器、电机）是否距离过近（建议间隔≥30cm，或加装金属隔板）；
是否未使用信号隔离器（高干扰场景建议在输入/输出端增加隔离模块）。
三、软件与参数配置
通信参数与协议匹配
检查控制器的通信参数（如波特率、数据位、停止位、校验方式）是否与上位机/从站设备一致（例如RS485通信中，主从设备的波特率需相同，否则无法建立连接）。
确认通信协议（如Modbus RTU、IDEC专用协议）配置正确，地址分配无冲突（如多个从站设备地址重复会导致信号混乱）。
程序逻辑与滤波设置
若信号偶尔异常（如数字量输入瞬间抖动），可能是控制器内部程序未做滤波处理（如未设置去抖时间）。通过编程软件调整输入滤波参数（如数字量输入延迟时间≥10ms）。
模拟量信号异常（如数值漂移）时，检查量程校准参数（如4-20mA对应0-100%的映射关系是否正确），必要时重新校准。
