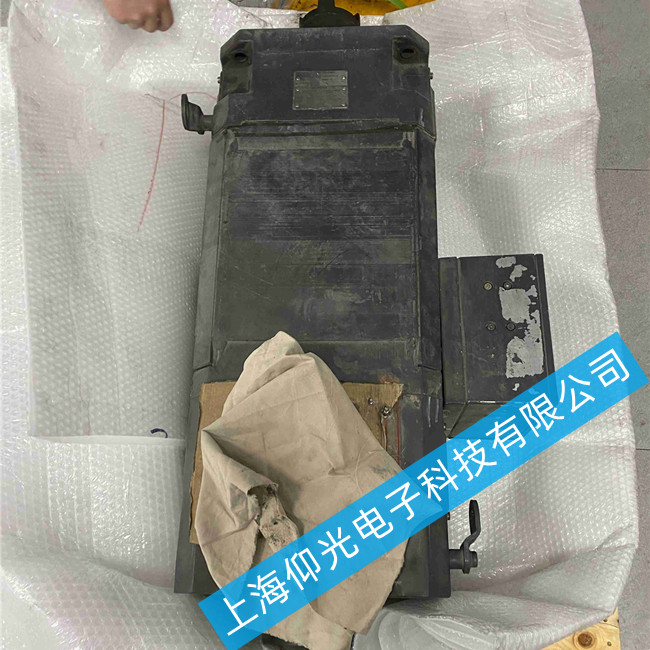

西门子伺服电机1GG6164-0JC46-6W5-Z接地故障维修指南
一、故障现象与诊断
西门子伺服电机型号1GG6164-0JC46-6W5-Z出现接地故障时，通常表现为以下几种典型症状：
系统报警：驱动器显示"F30005"或"F30011"等接地故障代码
跳闸保护：设备运行中突然停机，断路器或漏电保护器动作
绝缘异常：用兆欧表测量绕组对地绝缘电阻低于0.5MΩ（标准要求≥5MΩ）
运行异常：电机振动增大、温升异常、伴有异响
二、故障原因分析
接地故障的根本原因是电机绕组绝缘层破损，导致导体与机壳（地）之间形成通路。具体诱因包括：
1. 机械损伤
轴承磨损导致转子扫膛，刮伤定子绕组绝缘
安装时敲击或碰撞造成绕组损伤
长期振动导致绝缘层疲劳龟裂
2. 环境因素
潮湿、粉尘、油污等污染物侵入电机内部，腐蚀绝缘材料
高温运行加速绝缘老化
化学腐蚀性气体侵蚀
3. 电气应力
过电压冲击（如雷击、变频器输出尖峰电压）
长期过载运行导致温升过高
绝缘材料本身存在缺陷或老化
4. 维护不当
长期未进行绝缘检测
清洁维护不到位，积尘严重
三、维修流程与操作步骤
第一步：安全准备
切断电源并悬挂"禁止合闸"警示牌
使用万用表确认电机端子无电压
对地放电（特别是变频器驱动场合）
第二步：故障定位
外观检查：拆开电机端盖，观察绕组表面有无明显烧灼、破损痕迹
兆欧表检测：
测量U、V、W三相绕组对地绝缘电阻
若某相绝缘电阻异常，可拆开星形或三角形连接点，分别测量各相
耐压测试：使用耐压测试仪施加500V或1000V电压（根据电机额定电压），查找击穿点
第三步：故障点处理
根据故障位置不同，维修方法有所差异：
情况一：端部绕组损伤
若损伤在绕组端部且范围较小，可进行局部修复
清理烧灼部位，用绝缘漆或环氧树脂填补
重新包扎绝缘材料（云母带、DMD绝缘纸）
浸漆烘干处理
情况二：槽内绕组故障
若故障点在槽内，通常需要更换整相绕组
拆除旧绕组，记录原始数据（线径、匝数、跨距等）
重新绕制、嵌线、整形
浸漆烘干（需真空浸漆设备）
情况三：引线或连接点故障
检查引出线绝缘是否破损
更换损坏的引线或连接端子
重新做好绝缘处理
第四步：修复后检测
绝缘电阻测试：各相对地绝缘电阻应≥5MΩ（冷态）
耐压测试：按标准施加试验电压（通常为2倍额定电压+1000V，持续1分钟），无击穿、闪络
直流电阻测试：三相绕组直流电阻平衡度偏差≤2%
空载测试：通电试运行，测量空载电流、振动、温升
第五步：装配与试机
清理电机内部，更换轴承（建议）
安装端盖、风扇等附件
连接负载，进行带载试运行
监测运行参数（电流、温度、振动）是否正常
