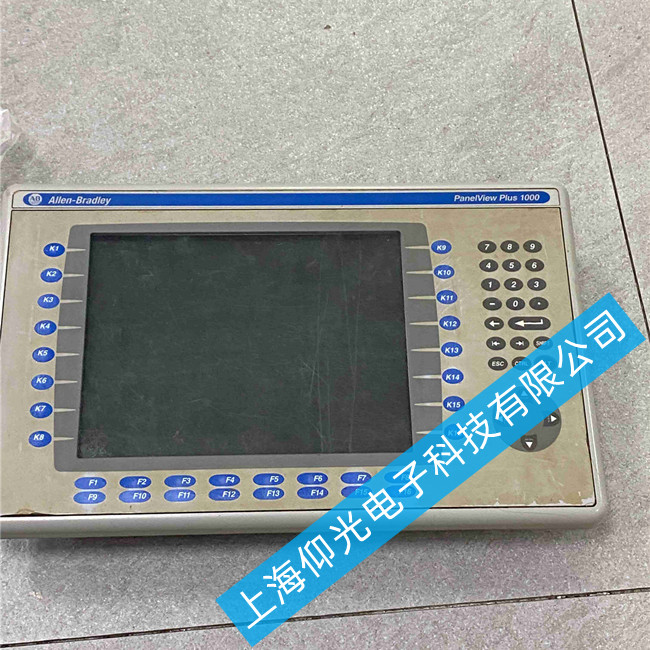

AB触摸屏维修2711P-RP8DK通讯故障维修方法
AB触摸屏通讯故障常见原因分析
通讯接口物理损坏：RJ45接口、串口等通讯端口因频繁插拔、外力撞击或环境腐蚀导致针脚弯曲、接触不良或完全损坏。接口模块内部的芯片（如MAX232、PHY芯片）因过压、静电或老化而失效。
通讯线路问题：以太网线、RS232/RS485通讯电缆存在断路、短路、屏蔽层破损或线缆阻抗不匹配等问题。线缆长度超出标准通讯距离（如RS485超过1200米），信号衰减严重导致通讯失败。
电源干扰：触摸屏电源模块输出不稳定，电压波动或纹波过大，影响通讯电路的正常工作。电源地线未良好接地，形成共模干扰。
AB触摸屏故障诊断与排查步骤
初步外观检查
第一步：观察指示灯状态
检查触摸屏电源指示灯（PWR）是否正常点亮
观察通讯指示灯（如以太网口的LINK/ACT灯、串口的TX/RX灯）状态
正常状态：LINK灯常亮（表示物理连接正常），ACT灯闪烁（表示数据收发）
异常状态：指示灯不亮、常亮不闪烁或闪烁异常
第二步：检查物理连接
确认所有通讯线缆连接牢固，无松动、脱落现象
检查RJ45接口、DB9接口等连接器针脚是否完好，有无弯曲、氧化
检查线缆外观有无破损、挤压变形
第三步：环境检查
确认设备工作环境温度在0-50℃范围内
检查设备周围有无强干扰源
确认设备安装牢固，无剧烈振动
2 硬件诊断方法
通讯接口测试：
使用万用表测量通讯接口的供电电压（如RS232接口的+12V、-12V，以太网口的3.3V等），判断电源是否正常。用示波器测量通讯信号波形，观察信号质量（波形是否完整、有无毛刺）。
AB触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
