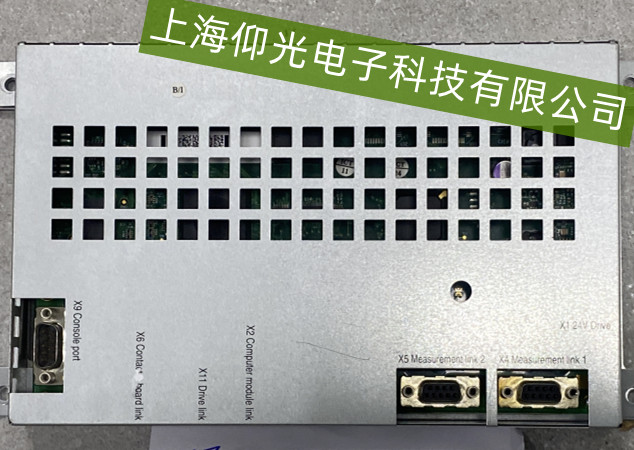

ABB 轴计算机驱动信号输出异常故障维修方法
一、初步检查与基础排查
电源稳定性验证
检查轴计算机的主电源输入是否稳定（电压需符合设备标定范围，通常为220V±10%或380V±10%），确认供电线路无虚接、过载或短路现象。同时检查驱动模块的辅助电源（如24V DC控制电源）是否正常输出，不稳定电源可能导致信号输出畸变或中断。
物理连接检查
重点排查驱动信号输出端口与外部执行机构（如伺服电机、变频器）之间的接线：
确认信号线（如脉冲、模拟量、通信线）无松动、脱落或破损；
检查屏蔽层是否可靠接地（避免电磁干扰导致信号失真）；
使用万用表测量关键信号线的通断性（如电源线、信号地线）。
二、硬件故障定位
驱动模块状态检测
观察驱动模块（如伺服驱动卡、IO扩展模块）的指示灯状态：若报错灯（如红色ALM灯）常亮，需参考设备手册定位具体故障代码（如过流、过压、通信超时）；
若模块硬件损坏（如电容鼓包、芯片烧蚀），需更换同型号备件，并严格按手册重新配置参数（如电流环增益、脉冲频率上限）。
轴计算机主板诊断
若驱动模块正常但信号仍异常，可能是主板输出电路故障（如光耦隔离器损坏、驱动芯片失效）。可通过替换法（用已知正常的同型号主板测试）或专业仪器（如示波器检测输出波形）进一步确认。
三、软件与参数配置
参数与程序校验
检查轴计算机的驱动参数设置（如脉冲当量、电子齿轮比、速度/位置模式配置），错误的参数会导致信号输出与实际需求不匹配；
若设备支持软件调试（如ABB Motion Studio），通过上位机监控实时输出信号（如模拟量电压值、脉冲频率），对比理论值排查逻辑错误；
重启设备并恢复出厂设置（备份数据后），排除软件异常或临时故障导致的输出紊乱。
