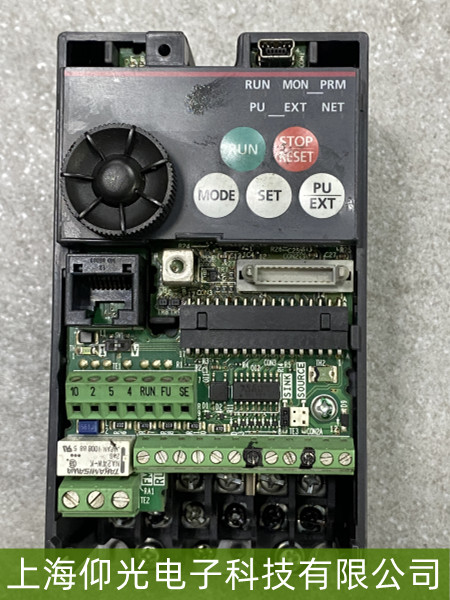

三菱 FR-D700 变频器 E.OV 过电压报警故障维修指南
三菱 FR-D700 变频器在运行中若出现 E.OV 过电压报警，通常与再生能量堆积或电源异常波动相关。以下从故障机理、诊断步骤及维修方案三方面展开分析：
再生能量过载
当电机处于发电状态（如减速、负载惯性大）时，再生能量通过 IGBT 模块回馈至直流母线，若未及时消耗，会导致母线电压超过额定值（200V 级约 410V，400V 级约 820V），触发保护。
输入电压瞬时过高（如电网浪涌）或电压波动超过 ±10%，可能直接导致过电压。
减速时间过短（Pr.8 参数）、制动单元未启用或参数错误，会加剧能量堆积。
时序分析
减速过程报警：80% 案例为再生过电压，需检查负载惯量及减速时间。
恒速运行报警：重点排查电源质量（如谐波、电压波动）。
使用示波器捕捉直流母线电压波形，正常应为平滑直线。若出现周期性尖峰（如 20ms 间隔），可能预示整流模块或接触器触点氧化。
确认 Pr.8（减速时间）≥ 负载惯量 ×1.5 倍。
检查 Pr.30（制动单元动作电压）是否合理（通常设为 700V）。
验证 Pr.72（载波频率）是否过高（超过 8kHz 可能增加电压峰值）。
延长减速时间
通过操作面板或软件调整 Pr.8 参数，避免急减速导致能量回馈过快。
加装 FR-BU 型制动单元及制动电阻（如 5Ω/3kW），将再生能量转化为热能消耗。
测试案例：某电梯企业采用此方案后，过电压故障率下降 92%。
安装输入电抗器（如三菱 SL-A 系列）或三相电压平衡器，抑制电网谐波。
对电源波动超过 ±10% 的场景，建议加装有源滤波器（APF）。
更换大容量滤波电容（容量增加 ≤30%），提升能量缓冲能力。
检查制动电阻绝缘状态，避免湿度导致寄生放电（如矿山破碎机雨季故障案例）。
