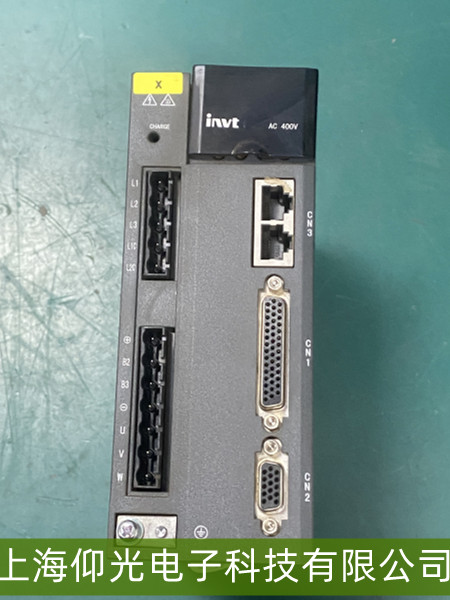

英威腾伺服驱动器位置偏差过大故障维修指南
英威腾伺服驱动器（如DA200、IS620P系列）在定位控制中若出现“位置偏差过大”报警（常见代码为“AL09”“AL14”或“位置超差”），通常表现为电机实际位置与指令位置偏差超出设定阈值（如±1000个脉冲），导致定位精度失效或设备停机。以下为故障维修的核心要点：
一、故障典型表现与直接影响
当驱动器检测到反馈位置（来自编码器）与目标位置（来自PLC/上位机指令）的差值持续超过参数设定的允许范围（如“位置偏差极限值”参数Pn-xxx），会立即触发报警并停机。此时可能出现电机抖动、定位不到位（如机械末端未到达目标点）、重复运行误差累积等问题，严重影响自动化产线的精度与效率。
检查机械负载与传动机构
机械卡阻：手动转动电机轴（断电状态），若存在明显阻力（如丝杆卡死、导轨生锈、联轴器松动或断裂），会导致电机无法跟随指令运动，反馈位置停滞。需清洁导轨、润滑丝杆，或紧固联轴器（如弹性柱销联轴器是否偏移）。
过载运行：若负载惯量远超电机额定惯量（如大惯量飞轮未配减速机），或运行中突发额外阻力（如模具卡料），驱动器输出扭矩不足，实际位置跟不上指令。需核算负载惯量比（建议≤电机额定惯量的3~5倍），必要时增加减速机或降低运行速度。
验证编码器与反馈信号
编码器故障：编码器（如增量式/绝对值式）是位置反馈的核心，若码盘脏污（光学式）、磁环退磁（磁电式）或线缆断线，会导致反馈脉冲丢失或错误。断电后清洁编码器表面（光学头避免刮擦），检查编码器线缆接头是否松动（重新插拔并锁紧），用万用表检测线缆通断（重点测信号线A+/A-、B+/B-、Z+/Z-）。
反馈线干扰：编码器线与动力线（如伺服电机UVW线）平行敷设或未屏蔽，会引入电磁噪声，导致反馈脉冲畸变。需将编码器线单独穿管或使用屏蔽双绞线，屏蔽层单端接地（接驱动器PE端）。
检查驱动器参数设置
位置环参数：关键参数包括“位置比例增益（Pn100）”“位置前馈（Pn102）”及“位置偏差极限值（Pn-xxx）”。若增益设置过低（如Pn100默认值过小），驱动器对位置误差的修正能力弱，偏差易累积；若极限值设置过小（如默认±500脉冲但实际需求±2000脉冲），轻微误差即触发报警。需根据负载特性调整增益（逐步增大并观察运行稳定性），并确认极限值匹配工艺要求。
指令与反馈匹配：确认驱动器接收的指令脉冲类型（如差分/集电极开路）、脉冲当量（如1个脉冲对应0.01mm）与上位机设置一致，避免因单位或格式错误导致“假偏差”。
三、深度维修方法
硬件检测
若编码器线缆内部导线断路（用万用表测不通），需更换同规格线缆；若驱动器位置检测电路（如脉冲计数芯片）故障，可能表现为反馈信号无输入（用示波器检测驱动器位置反馈端子波形，正常应有规律脉冲），需返厂维修或更换控制板。
检查伺服电机动力线（UVW）是否缺相（用万用表测三相电压平衡），缺相会导致电机输出扭矩不稳定，间接影响位置跟踪精度。
复位与验证
短暂停机后，通过驱动器操作面板或调试软件（如英威腾InoProShop）清除报警代码，重新下发指令测试。若故障复现，需逐步排查上述环节；若偶尔触发，可能是干扰导致，需加强接地（驱动器PE端与设备地网可靠连接）或增加滤波器。
四、预防建议
定期清洁编码器与传动部件（如每月一次），避免粉尘/油污影响反馈精度；
避免电机长时间过载运行（监控电流不超过额定值），减少机械磨损；
修改位置环参数后需空载试运行（逐步加速至目标速度），确认无异常后再投入生产。
