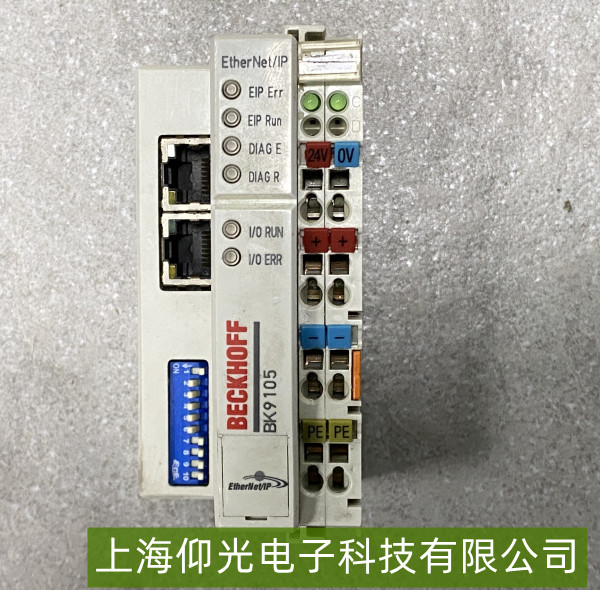

倍福BK9105耦合器 “DI/DO 信号无响应”故障维修指南
一、基础检查与快速验证供电与连接状态
首先确认耦合器供电正常（标准24V DC，电压波动范围±10%），检查电源模块指示灯是否常亮（正常为绿色）。同时排查 总线端子排（如KLxxxx）与BK9105的连接 是否牢固（尤其是端子排的机械锁扣是否卡紧），松动的接线会导致信号传输中断。
通道状态指示灯
观察耦合器及对应端子排上的LED指示灯：
DI通道：输入有效时（如外部开关接通24V），对应通道指示灯应亮起；无响应时可能为信号未输入或通道损坏。
DO通道：输出激活时（如PLC程序下发高电平），对应通道指示灯应点亮且负载（如继电器）动作；若灯不亮，可能为输出未使能或硬件故障。
二、信号链路深度排查
外部设备与接线验证
DI侧：用万用表测量外部输入信号（如按钮/传感器）是否真实输出24V（或逻辑高电平），并检查信号线是否短路/断路（重点排查线缆破损、虚接）。若外部信号正常但耦合器未检测到，可能是DI通道损坏。
DO侧：确认负载（如电磁阀、指示灯）未短路/过载，且DO输出端到负载的接线正确（注意正负极匹配）。若负载正常但无动作，可能是DO通道未输出或驱动能力不足。
总线通信与配置
BK9105通过EtherCAT总线与控制器（如CX系列PLC）通信，需检查：
总线拓扑中BK9105的站地址是否与PLC配置一致（通过TwinCAT软件查看）；
TwinCAT工程中DI/DO通道是否正确定义（如数据类型、映射地址），若配置错误（如通道未启用或地址偏移），程序无法识别信号。
三、硬件与软件修复
通道隔离与替换测试
若单个DI/DO通道无响应，可尝试短接该通道的输入（DI：用导线连接24V与信号端；DO：直接给输出端加24V），观察指示灯或负载是否响应——若仍无反应，基本判定该通道硬件损坏，需更换端子排或耦合器。
若多通道同时异常，优先排查耦合器主板故障（如电源模块、通信芯片损坏），必要时联系倍福技术支持更换核心部件。
固件与软件更新
检查BK9105及控制器固件版本（通过TwinCAT System Manager），过旧版本可能存在兼容性问题，升级至官方推荐版本可修复已知缺陷。同时确认TwinCAT工程中未启用“通道禁用”或“安全锁定”功能（如紧急停止回路误触发）。
