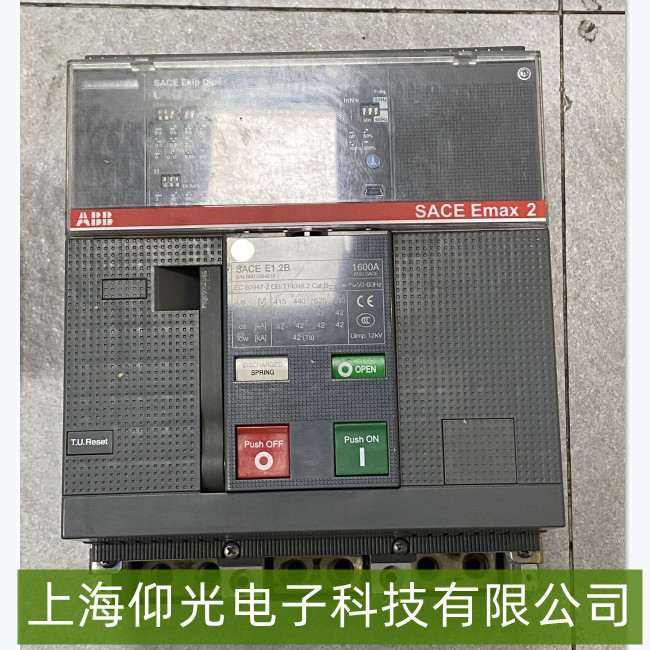

ABB断路器合闸失败故障维修指南

一、故障快速定位：
合闸失败通常表现为操作手柄按下后断路器无动作（保持在分闸位）、合闸指示灯不亮，或伴有“咔嗒”异响但未能闭合。需优先区分是电气故障（如控制回路问题）还是机械故障（如机构卡滞）。

二、常见故障原因及维修要点
1. 电气控制回路问题

控制电源异常：检查合闸回路电源（如直流220V/交流220V）是否正常，用万用表测量控制熔断器两端电压（需与断路器额定控制电压一致）。若熔断器熔断（常见为RT14系列），需更换同规格熔芯（注意分断能力匹配）。

合闸线圈故障：测量合闸线圈电阻值（参考说明书标称值，如XXΩ±5%），若阻值为无穷大（断路）或接近0Ω（短路），需更换线圈。同时检查线圈引线是否松动、端子氧化（用砂纸打磨接触面）。

辅助触点/联锁回路异常：分闸位置辅助触点（如常开触点未闭合）可能导致合闸回路不通，用万用表通断档检测触点通断状态；若存在电气联锁（如与其他断路器互锁），需确认联锁条件已解除。

2. 机械机构问题

操作机构卡滞：手动尝试合闸（若有手动合闸孔），若感觉阻力过大或无法推动，可能是机构连杆变形、弹簧未储能（电磁机构需检查储能状态）或传动轴生锈。可涂抹少量润滑油（如锂基脂）润滑转轴，调整变形连杆。

分闸保持机构未复位：部分断路器分闸后需手动复位（如脱扣按钮未弹起），检查分闸脱扣装置是否处于正常位置，必要时按压复位按钮。

触头系统问题：若动静触头因氧化或烧蚀导致接触不良（常见于频繁操作的断路器），需清洁触头表面（用细砂纸打磨），严重烧蚀时需更换触头组件。

3. 其他原因

欠压脱扣器/分励脱扣器误动作：检查脱扣器电压是否正常（如欠压脱扣器需≥70%额定电压才能保持合闸），若脱扣器损坏需更换。

环境因素：高温、潮湿环境可能导致触头氧化或绝缘件性能下降，需改善通风或加装除湿装置。
