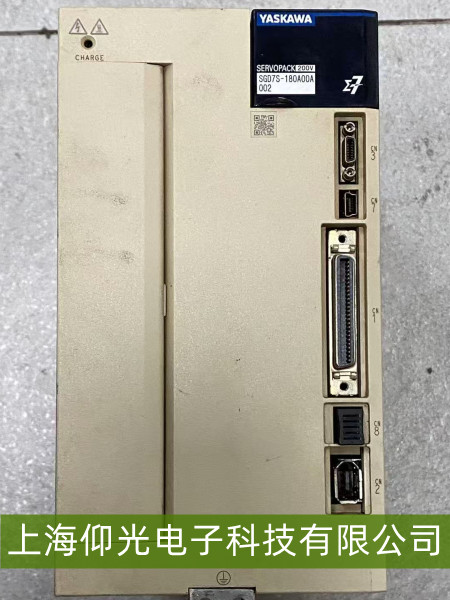

安川伺服驱动器SGD7S-180A00A报警AL001故障维修
安川伺服驱动器SGD7S-180A00A报警AL001是常见的“主电路过电压”故障（部分资料也可能关联主电源异常或直流母线电压过高），需从电源输入、硬件状态及参数配置等方面逐步排查。以下是具体维修方法：
一、故障背景与报警含义
AL001通常表示驱动器检测到主电路直流母线电压超过允许上限（SGD7S系列一般阈值约为400V DC左右，具体因型号略有差异）。可能由输入电压过高、制动电路异常或硬件损坏引发，需优先切断电源并等待母线电容放电（约5分钟）后再操作。
二、核心排查步骤
1. 输入电源检测
使用万用表交流档测量驱动器R/S/T三相输入电压（标准为AC 380V±10%，即342-418V）。若实际电压长期超过420V（如电网波动大或变压器配置不当），会直接导致整流后直流母线电压超标。需联系电工调整电网或加装稳压器。
若驱动器带制动单元/制动电阻（常见于频繁启停或垂直轴应用），需检查：
制动电阻是否开路（用万用表电阻档测阻值，对比铭牌参数，如标称100Ω/50W，实测应为相近值）；
制动单元线路是否虚接或损坏（观察制动单元是否有烧焦痕迹，端子是否松动）。
若制动电阻失效，电机减速时再生能量无法释放，会导致母线电压持续升高触发AL001。
3. 驱动器硬件状态
电容与整流模块：观察驱动器内部大容量电解电容（直流母线侧）是否有鼓包、漏液（老化电容无法稳定滤波，电压易波动）；若整流桥堆有烧蚀痕迹，需更换。
散热与通风：检查散热风扇是否运转正常（风扇故障可能导致内部温度升高，间接影响电压控制稳定性）。
4. 参数与模式确认
检查驱动器参数中“主电路电压设定”是否匹配实际输入（如默认参数适用于380V输入，若误设为200V可能导致误报）；若设备处于“调试模式”或参数被误修改，需恢复出厂设置（参考手册通过Pn000等参数复位）。
