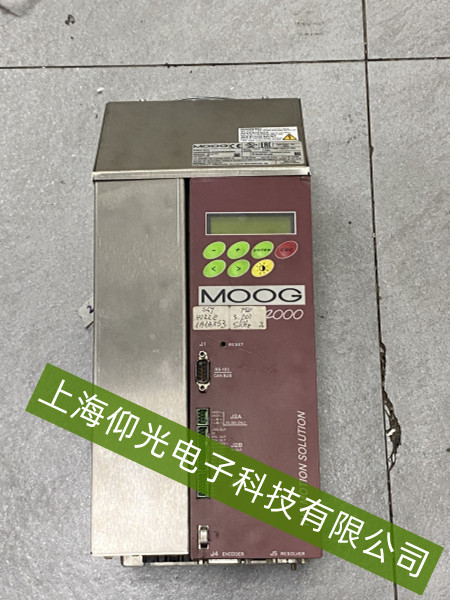

MOOG DS2000 伺服驱动器编码器反馈信号丢失故障维修指南
MOOG DS2000 伺服驱动器广泛应用于高精度运动控制场景（如数控机床、机器人关节），其编码器反馈信号（如增量式/绝对式编码器信号）是实现位置/速度精准控制的核心。当出现 “编码器反馈信号丢失” 故障时，驱动器通常会报错（如“Encoder Loss”“Feedback Error”），导致电机停机或运行异常。以下是系统性维修指南。

一、快速定位故障现象
典型表现：驱动器面板显示编码器相关报警代码（参考手册确认具体代码，如“E201”可能代表反馈信号异常）；电机无法启动，或运行中突然抖动、失控。
初步排查：断开负载（如电机轴脱开），仅测试驱动器与编码器的通信——若空载仍报错，问题集中在编码器或驱动器接口；若带载正常，需检查机械连接（如联轴器偏移）。

二、常见故障原因及维修步骤
1. 编码器硬件故障
信号线损坏：编码器至驱动器的反馈线（如多芯屏蔽线）因长期弯折、拉扯或磨损，导致内部导线断路或短路。检查线缆外观是否有破损、压痕，用万用表测量关键信号线（如A+/A-、B+/B-、Z+/Z-通道）的通断及阻抗（正常应为几十至几百欧姆，具体参考编码器手册）。
编码器本体损坏：增量式编码器的光栅盘脏污/划伤、绝对式编码器的存储芯片失效，或内部电路元件老化（如光电传感器故障）。可尝试清洁编码器光栅（用无水酒精棉签轻拭，避免刮伤），若无效则需更换同型号编码器。
供电异常：编码器需独立供电（常见5V/12V DC），若驱动器提供的编码器电源模块故障（如电压不稳、纹波过大），会导致信号失真。用万用表测量编码器供电电压是否符合规格（误差±5%内）。

2. 连接与接口问题
连接器松动/氧化：编码器与驱动器的接头（如DB9、圆形航空插头）因振动松脱，或金属触点氧化（表现为接触电阻增大）。重新插拔连接器，确保锁紧到位；若触点氧化，可用砂纸轻轻打磨后涂抹导电膏。
屏蔽层未接地：反馈线的屏蔽层未可靠接地（如仅一端接地或多点接地），引入电磁干扰（如伺服电机高频噪声），导致信号畸变。检查屏蔽层是否单端接地（通常接驱动器侧外壳），并确保接地电阻＜1Ω。

3. 驱动器配置或参数错误
编码器类型设置错误：驱动器参数中配置的编码器类型（如增量式/绝对式、分辨率、脉冲数）与实际不符，导致信号解析失败。通过驱动器操作面板或调试软件（如MOOG配套工具），核对编码器型号参数（参考编码器铭牌）。
增益/滤波参数不合理：位置环或速度环增益过高，或反馈滤波时间常数过小，放大了微小信号噪声，触发驱动器误判。适当降低增益值（如按手册推荐初始值下调20%），或增大滤波时间常数。

4. 环境干扰
强电磁环境（如附近有大功率变频器、电焊机）可能耦合干扰至反馈线。检查线缆是否远离动力线（间距＞30cm），或改用双绞屏蔽线并加强接地。

三、维修后验证
完成上述步骤后，需逐步测试：
先上电检查驱动器是否仍报编码器错误；
空载运行电机，观察反馈信号是否稳定（可通过驱动器诊断界面查看实时反馈位置/速度值）；
带载测试，确认运动精度（如定位偏差、速度波动）符合要求。
