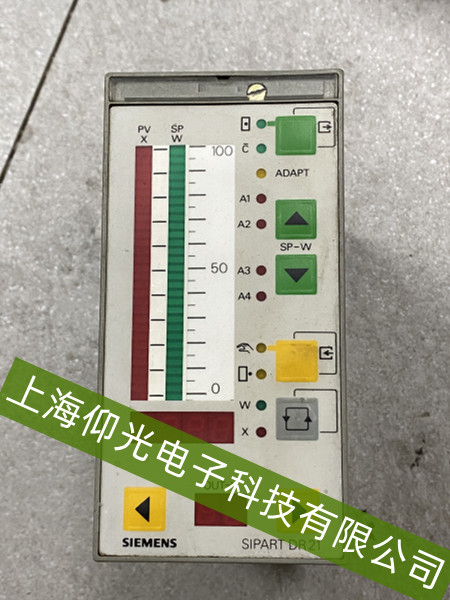

西门子 SIPART DR21 阀门定位器面板 “刻度条无显示”故障维修
西门子SIPART PS2（注：常见型号为PS2，DR21为早期或特定型号，若确为DR21则逻辑类似）阀门定位器面板刻度条无显示故障，通常与供电、电路或显示模块异常有关。以下是系统化的维修步骤分析：
一、基础检查
电源确认
检查定位器供电电压是否符合要求（通常为24V DC±10%或指定范围）。使用万用表测量输入电压，若电压异常，排查电源模块或线路接触不良问题。
接线与端子
检查电源线及信号线端子是否松动、氧化或断开。重新插拔接线，确保连接可靠，尤其是接地端需稳定。
二、硬件故障排查
显示模块与背光
刻度条无显示可能源于液晶屏损坏、背光灯故障或驱动电路异常。观察屏幕是否有微弱漏光：若完全黑屏但按键有反应，可能为背光失效；若按键无响应，则可能主控电路或显示屏损坏。
内部电路检测
若具备条件，拆开定位器外壳（需断电），检查电路板是否有烧蚀痕迹、电容鼓包或元件脱落。重点排查电源管理芯片、显示驱动IC及周边电阻/电容。
三、软件与参数重置
恢复出厂设置
尝试通过按键组合重置定位器（参考手册，如长按“+”和“-”键），清除可能的错误配置。若显示短暂恢复后再次消失，需进一步检测硬件。
自检模式验证
部分型号支持自检功能（如按特定键进入诊断模式），观察是否触发其他报警代码。若自检无输出，硬件故障概率较高。
四、维修与替代方案
模块替换测试
若备件可用，单独更换显示模块或主板，快速定位故障点。优先更换易损件（如背光板或液晶屏）。
