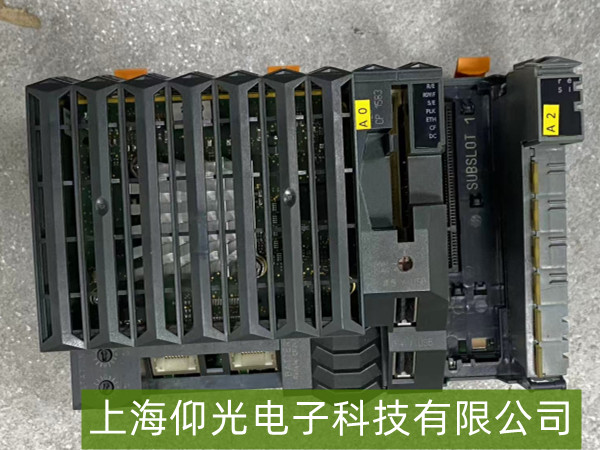

贝加莱X20 CPU模块无输出信号？这里有优化妙招！

贝加莱X20 CPU模块作为自动化控制系统的核心，若出现无输出信号问题（如DO模块无开关量输出、AO模块无模拟量信号），会导致执行机构（如阀门、电机）无法动作，影响生产线运行。以下是针对性优化妙招，覆盖常见诱因与解决步骤。

一、基础排查：从电源到连接的“硬基础”

电源验证：X20 CPU模块需稳定的24V DC供电（部分型号支持冗余电源）。用万用表测量模块电源输入端子（通常标“+24V”和“0V”），确认电压在22.8-25.2V范围内（允许±5%波动）。若电压不足或无输入，检查电源模块输出、接线端子是否松动（尤其注意X20系统的小型化端子易因振动松脱），或电源模块本身故障（如保险丝熔断）。

物理连接检查：输出模块（如X20DO812、X20AO2622）的信号线需与负载（如继电器、变频器）可靠连接。重点排查：
端子排螺丝是否拧紧（X20模块采用直插式端子，但长期运行后可能松动）；
信号线是否破损（尤其是模拟量信号线易受电磁干扰，需检查屏蔽层是否单端接地）；
模块与CPU背板总线连接是否到位（X20系统通过背板总线通信，若总线接触不良会导致输出模块“假死”）。


二、逻辑与配置：软件层面的“软故障”

程序逻辑验证：通过贝加莱Automation Studio软件在线监控CPU程序，确认输出通道的逻辑条件是否满足。例如：DO模块无输出时，检查对应的布尔变量是否被置为“1”（X20模块通常以“1”为输出激活状态）；AO模块无模拟量信号时，检查输出值是否在量程范围内（如0-10V对应0-27648的数字量，超出范围会被限制）。

模块参数配置：X20输出模块需在软件中正确配置参数（如AO模块的量程类型：0-10V、4-20mA；DO模块的脉冲模式/电平模式）。若配置错误（如将4-20mA输出误设为0-20mA），可能导致信号无法正常输出。通过软件“硬件配置”界面核对模块订货号（如X20DO812对应8路数字量输出）与参数是否匹配。

三、模块与硬件故障：针对性处理

模块自检：X20模块支持状态指示灯诊断（通常为绿色/红色LED）。若输出模块的“OK”灯不亮（常亮绿色为正常），可能是模块硬件故障；若“ERR”灯亮红（或闪烁），需根据手册解读错误代码（如“持续红灯”可能为过流保护触发）。

替换测试：将疑似故障的输出模块（如DO812）替换为同型号正常模块，若替换后输出信号恢复，则原模块损坏（常见于长期过载导致内部电路老化）；若仍无输出，需排查CPU背板或总线扩展模块（如X20BMxx背板）是否故障。

负载侧检查：确认输出信号连接的负载（如继电器线圈、阀门定位器）是否正常。例如：DO模块输出24V信号但继电器不动作，可能是继电器线圈断路或触点粘连；AO模块输出4-20mA但变频器无响应，可能是变频器模拟量输入通道故障。
