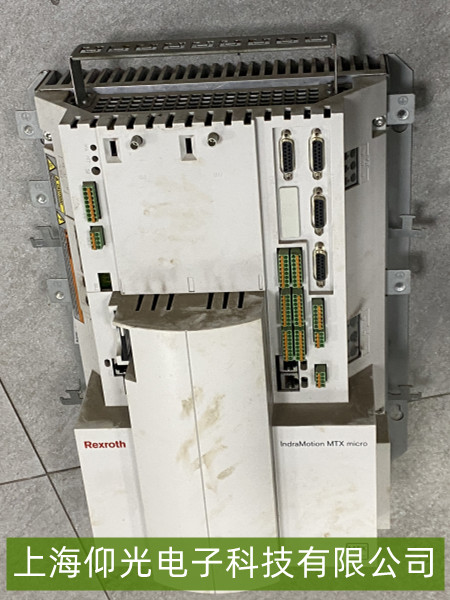

力士乐伺服驱动器“编码器信号异常”故障维修指南

力士乐伺服驱动器报警“编码器信号异常”（常见代码如“E-Axx”“E-2xx”等，具体因型号而异）时，通常表现为电机运行抖动、定位偏差大或直接报错停机。该故障多与编码器本身、连接线路或驱动器接收电路相关，以下为分层排查与维修要点。

一、核心故障原因分析

编码器硬件问题：编码器内部光栅污染（如油污、金属屑附着）、码盘划伤或LED光源老化，导致信号输出不稳定；增量式编码器信号线（A+/A-、B+/B-、Z+/Z-）短路或断路，绝对值编码器电池电压不足（若为电池备份型）。

连接线路故障：编码器与驱动器之间的屏蔽线未可靠接地（干扰引入）、线缆破损（鼠咬、机械拉扯）、接头氧化或松动（如插针弯曲、插座接触不良）。

驱动器接收电路异常：驱动器编码器信号处理模块（如放大电路、滤波电路）故障，或参数设置错误（如编码器类型选错、分辨率不匹配）。

环境干扰：强电线路（如伺服电机动力线）与编码器信号线平行敷设且无屏蔽，导致电磁干扰（如高频噪声叠加到信号线上）。

二、关键排查步骤
（一）基础检查（断电安全操作）
观察报警细节：记录驱动器具体报警代码（如“E-A01”可能为A相信号丢失，“E-205”可能为编码器通信超时），结合手册初步定位故障范围（信号丢失、通信错误或参数异常）。
检查编码器外观：拆开电机后盖（或编码器保护罩），观察编码器码盘是否清洁（无油污、划痕）、LED窗口是否透光正常（若发黑可能光源老化）；检查编码器连接线是否有破损、压痕或接头氧化（金属触点发黑）。

（二）线路与连接排查
信号线完整性测试：用万用表测量编码器信号线（A+/A-、B+/B-等）通断（正常阻值应接近导线阻值，若为∞则断路），检查屏蔽层是否单端接地（驱动器端接地，电机端悬空，避免形成回路干扰）。
接头状态检查：重新插拔编码器与驱动器的连接插头，确保插针无弯曲、插座无氧化（可用橡皮擦清洁金属触点）；若为航空插头，检查锁扣是否锁紧（松动会导致接触不良）。

（三）编码器与驱动器功能测试
编码器信号测量：通过示波器检测编码器输出信号（如增量式A/B相信号应为方波，幅值符合手册要求，如5V或12V；绝对值编码器需测串行通信信号是否稳定）。若信号畸变（如毛刺多、幅值低），可能是编码器内部故障或线路干扰。
驱动器参数验证：进入驱动器参数菜单，确认编码器类型（增量式/绝对值式）、分辨率（如2048线）、信号类型（差分/单端）与实际编码器规格一致；检查“编码器故障滤波时间”等参数是否过短（过短易误触发）。

（四）环境与干扰排查

检查编码器信号线与动力线（如电机U/V/W线）的敷设距离（建议间距＞30cm），若平行敷设需增加屏蔽层或穿金属管隔离；临时断开附近大功率设备（如变频器），观察故障是否消失（排除外部电磁干扰）。

三、维修与验证
编码器损坏：若确认码盘污染，可用无水酒精清洁（避免刮伤）；若LED老化或内部电路故障，需更换同型号编码器（需与电机轴适配）。
线路问题：更换破损线缆（推荐带屏蔽的双绞线），重新焊接或压接接头，确保屏蔽层可靠接地。
参数错误：修正驱动器编码器类型、分辨率等参数，并保存至永久存储（部分驱动器需断电重启生效）。
