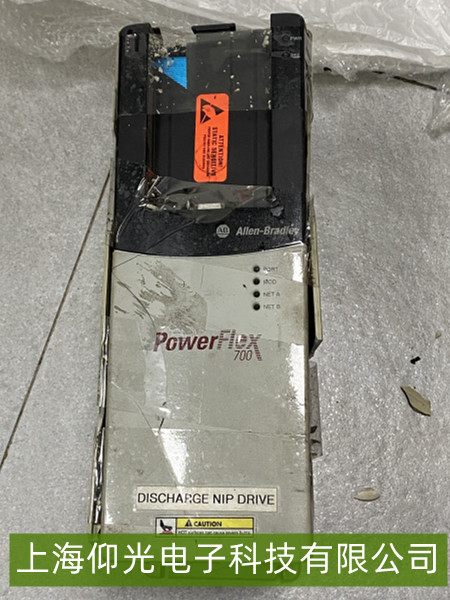

AB PowerFlex 700 变频器过电流报警（F02）的原因分析维修
当变频器检测到输出电流超过额定值的150%~200%（具体阈值因型号配置而异）时，触发F02报警并停机。典型表现为电机运行中突然跳闸、加速/减速阶段频繁报错，或空载时仍异常报警，可能伴随电机过热、变频器模块过温等问题，严重时损坏逆变单元或电机绕组。
二、核心原因分析与排查步骤
1. 负载侧机械故障
机械卡阻或过载：电机所驱动的负载（如风机、泵、输送带）因轴承损坏、皮带打滑卡死、叶轮缠绕异物等导致阻力骤增，电机需更大电流维持运转。
排查方法：断开电机与负载的联轴器/皮带，空载启动变频器观察是否仍报F02；检查负载设备的机械部件（如轴承润滑、传动带松紧度、管道堵塞情况）。
负载突变：工艺流程中突然增加阻力（如管道阀门关闭、物料堆积），超出变频器电流限幅能力。
2. 电机与电缆问题
电机绕组短路/接地：定子绕组绝缘老化、受潮或机械损伤导致相间/对地短路，运行时电流分布异常。
排查方法：使用绝缘电阻表测量电机绕组对地绝缘（≥1MΩ/kV为正常），相间电阻平衡（偏差＜±5%）；若绝缘值过低（如＜0.5MΩ），需拆机检查绕组。
电缆损伤或接触不良：输出电缆破损（尤其是屏蔽层断裂）、接头氧化松动，导致局部电阻增大，电流集中发热。
排查方法：检查电缆外观有无破损、压痕，测量电缆通断（万用表电阻趋近于0为正常）；紧固变频器输出端与电机接线端子（力矩符合厂家要求）。
3. 变频器参数设置不当
加速/减速时间过短：快速启停时电机转矩需求激增，瞬时电流超限（常见于大惯性负载）。
解决方法：调整参数“加速时间（Accel Time）”和“减速时间（Decel Time）”（建议根据负载惯量逐步延长至10~30秒）。
电流限幅值设置过低：默认限幅值可能不匹配实际负载需求（需结合电机额定电流调整）。
解决方法：检查参数“最大输出电流（Max Output Current）”是否低于电机额定电流的1.1~1.2倍（需≤变频器额定电流）。
4. 硬件故障
逆变模块（IGBT）损坏：功率器件因过热、过压或长期过流运行导致内部击穿，输出电流失控。
排查方法：使用示波器检测变频器输出波形（正常为平滑正弦波，若出现畸变或尖峰可能为模块故障）；测量模块两端压降（异常时可能为短路）。
电流检测电路异常：霍尔传感器或采样滤波板故障，误报实际电流值（即使电流正常也可能触发报警）。
