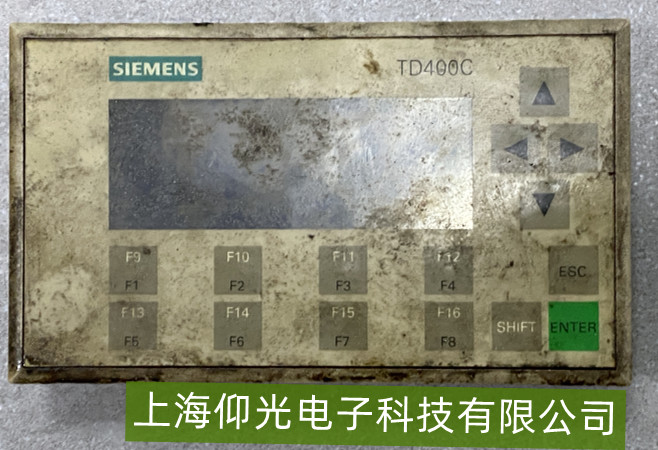

西门子TD400C文本显示器黑屏故障维修指南
西门子TD400C文本显示器作为PLC系统的常用人机交互设备，黑屏故障会直接影响操作人员对设备状态的监控。其黑屏表现可能为“完全无显示”“背光亮但无内容”“间歇性黑屏”等，以下从常见故障点出发，提供针对性维修思路。
电源供电问题（最常见）：TD400C工作电压为24V DC（部分兼容12-28V范围），若电源模块故障、供电线路断路/虚接，或电压低于20V（低于最低工作阈值），会导致屏幕无供电而黑屏。
背光组件故障：屏幕背光灯（通常为LED或CCFL）老化、损坏，或背光驱动电路异常（如背光控制芯片故障），可能出现“有信号但背光不亮”（黑屏但按键背光微弱，或靠近屏幕可见微光）。
显示屏硬件损坏：液晶面板因受潮、撞击或长时间高温导致像素驱动电路失效，可能出现“完全无显示”（包括背光也不亮）。
连接问题：与PLC的通信线（如MPI/RS485接口）或电源线松动、氧化，可能导致设备未正常启动；内部排线（如屏幕与主板的连接线）脱落或断裂也会引发黑屏。
二、快速维修步骤
1. 基础排查：电源与供电
检查电源输入：用万用表测量TD400C的24V电源端子（通常标“L+”和“M”），确认电压稳定在24V±10%（若低于20V需排查电源模块或线路）。检查电源线是否松动、端子是否氧化（可用砂纸轻擦触点）。
观察指示灯：TD400C上电后，若电源指示灯（通常为绿色）完全不亮，基本可判定为电源问题；若指示灯亮但屏幕黑屏，则可能是背光或屏幕硬件故障。
2. 背光与屏幕硬件检测
区分“无背光”与“无信号”：用手电筒贴近屏幕侧面照射，若能看到微弱的菜单文字（但背光不亮），说明屏幕液晶正常，仅背光组件故障（需更换背光灯条或驱动板）；若完全看不到任何内容（包括反光），可能是液晶面板或主板信号输出异常。
检查背光驱动：若怀疑背光驱动电路问题（如背光控制芯片烧毁），需拆开外壳（注意保留螺丝位置），观察背光驱动板是否有烧焦痕迹或鼓包元件（如电容），必要时更换同型号驱动板。
3. 连接与通信排查
重新插拔线路：断开电源后，检查TD400C与PLC的通信线（如MPI电缆）和电源线是否插紧，端子是否氧化（清洁后重新连接）。
测试最小系统：仅保留TD400C的电源输入（不接PLC），观察是否仍黑屏——若此时屏幕正常显示（如默认启动界面），则故障可能与PLC通信冲突有关；若依旧黑屏，则问题集中在显示器本身。
4. 硬件更换与维修
若确认是屏幕液晶或主板故障（如无任何显示且排除电源/背光问题），需更换同型号TD400C屏幕总成（原厂配件兼容性最佳）；若为背光组件问题（如LED灯条老化），可单独更换灯条（需专业焊接工具）。
对于长期使用的设备，建议定期检查电源模块输出稳定性，并避免在潮湿、高温环境中使用（潮湿易导致内部电路短路）。
