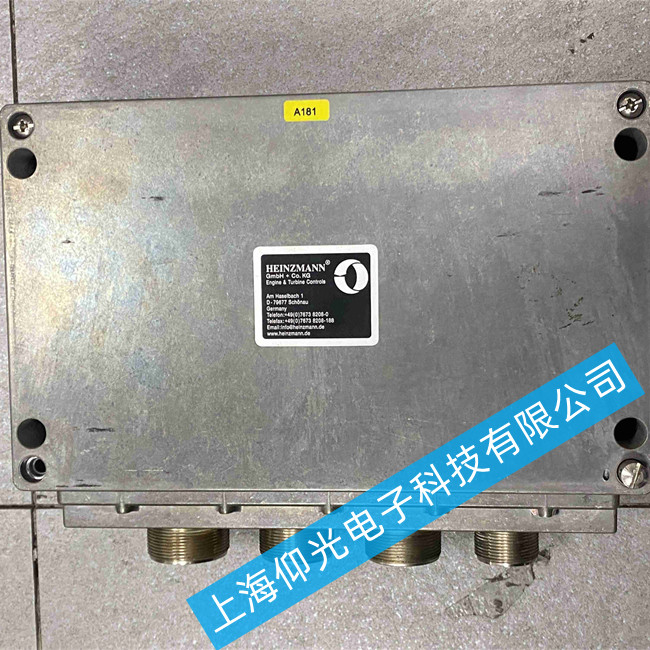

海因茨曼控制器维修DC901-03主板故障维修方法
海因茨曼控制器故障诊断方法
1. 观察法
首先对主板进行外观检查，查看各插头、插座是否歪斜，电阻、电容引脚是否相碰，表面是否烧焦，芯片表面是否开裂，主板上的铜箔是否烧断。还要检查是否有异物掉进主板的元器件之间。触摸一些芯片的表面，如果异常发烫，可换一块芯片试试。
2. 电阻电压测量法
在加电之前应测量一下主板上电源+5V与地(GND)之间的电阻值。最简捷的方法是测芯片的电源引脚与地之间的电阻。未插入电源插头时，该电阻一般应为300Ω，最低也不应低于100Ω。若正反向阻值很小或接近导通，就说明有短路发生，应检查短路的原因。
3. 拔插交换法
采用拔插维修法是确定故障在主板或I/O设备的简捷方法。关机将插件板逐块拔出，每拔出一块板就开机观察机器运行状态，一旦拔出某块后主板运行正常，那么故障原因就是该插件板故障或相应I/O总线插槽及负载电路故障。若拔出所有插件板后系统启动仍不正常，则故障很可能就在主板上。
4. 静态/动态测量分析法
静态测量法：让主板暂停在某一特写状态下，根据电路逻辑原理或芯片输出与输入之间的逻辑关系，用万用表或逻辑笔测量相关点电平，来分析判断故障原因。动态测量分析法：编制专用论断程序或人为设置正常条件，在机器运行过程中用示波器测量观察有关组件的波形，并与正常的波形进行比较，判断故障部位。
海因茨曼控制器常见故障及维修方法
1. 控制器无法开机
可能原因包括电源线路故障、电源开关损坏、控制器内部故障等。解决方法：检查电源线路是否连接正常，有无松动或短路现象；检查电源开关是否正常；检查控制器内部是否存在故障，如电容器短路、电阻器断路等。
2. 控制器无法正常工作
可能原因包括程序错误、接线错误、传感器故障等。解决方法：检查程序是否正确，是否存在逻辑错误或算法错误；检查接线是否正确，是否存在接线松动或接线错误；检查传感器是否正常，是否存在故障或损坏。
