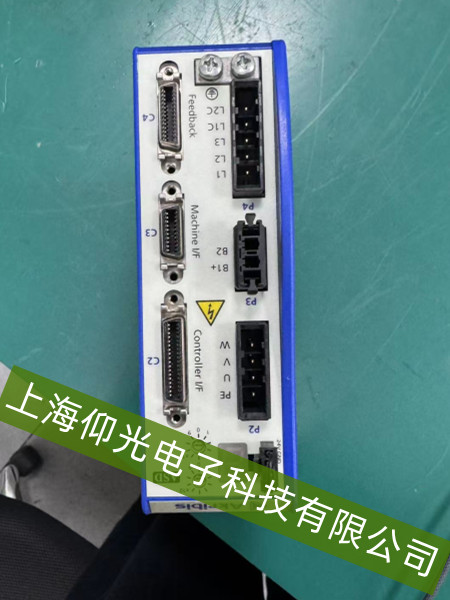

雅科贝思驱动器“输出电压不稳”故障诊断与稳压维修
雅科贝思驱动器广泛应用于高精度运动控制场景（如半导体设备、精密光学平台），其“输出电压不稳”故障会直接影响电机扭矩输出稳定性，导致设备定位偏差或运行抖动。以下从故障机理、诊断步骤及维修方案展开说明。
一、故障常见原因
输入电源问题：驱动器供电电压波动（如电网电压突变、三相不平衡）、电源滤波器失效（未有效抑制高频噪声），或输入线缆接触不良（虚接导致压降）。
驱动器内部硬件故障：主功率模块（IGBT/MOSFET）性能下降（如结温过高导致导通内阻增大）、直流母线电容老化（容量衰减引发纹波增大）、电压采样电路（电阻/运放元件漂移）误差。
控制环路异常：PID参数失调（如电压环比例增益过高导致响应震荡）、反馈信号（如电流传感器或编码器信号）受干扰（未屏蔽或接地不良），或驱动板程序逻辑错误（如PWM调制波形生成异常）。
二、诊断与维修步骤
基础排查：
用万用表检测驱动器输入电压（需符合额定范围，如±10%波动限制），观察三相电压是否平衡；检查输入线缆接头是否氧化或松动，必要时更换线缆或加固连接。
通过驱动器面板或上位机软件读取实时输出电压值（对比设定值），记录波动频率与幅度（高频抖动可能为控制环路问题，低频波动多为硬件故障）。
硬件检测：
测量直流母线电压（正常应为输入电压经整流后的稳定值，如380VAC输入对应约530VDC），若母线电压波动显著，需检查母线电容（目测是否鼓包，用电容表检测容量是否低于标称值80%）。
检查功率模块散热情况（触摸模块表面温度，正常应＜85℃；若过热，清理散热风扇灰尘并检查风道是否堵塞）。
使用示波器检测电压采样信号（观察波形是否平滑，有无高频毛刺），若信号畸变则排查采样滤波电路（如更换损坏的电阻/电容）。
控制与负载优化：
复位驱动器至出厂参数（备份原设置），重新调试PID电压环参数（降低比例增益或增大积分时间，抑制震荡）；检查电流传感器连接（确保信号线屏蔽层接地良好）。
若负载惯量过大，调整加减速时间（延长过渡过程，减少电流冲击）；对高频波动（如1kHz以上），需检查驱动板程序版本（升级至最新固件修复潜在逻辑错误）。
环境与防护：
确保驱动器工作环境温度＜50℃（高温会加速电容/模块老化），必要时加装空调或散热装置；检查接地可靠性（接地电阻＜4Ω），避免共模干扰耦合。
