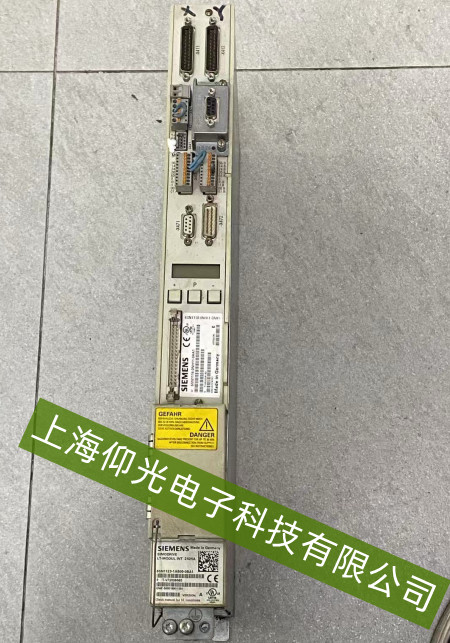

西门子6SN1123-1AA00-0DA2驱动器“F011过流故障”维修解析

西门子6SN1123-1AA00-0DA2是SINAMICS系列直流调速驱动器的核心模块（常用于6RA70/80系统），其“F011过流故障”是常见报警代码，通常表示驱动器检测到输出电流超过额定值的限定阈值（可能为硬件保护动作或控制异常）。以下从故障原因、维修步骤及注意事项展开说明。

一、常见故障原因
该故障可能由多重因素引发：

负载侧问题：电机绕组短路、电枢电缆接地或绝缘破损，导致电流异常增大；机械负载卡死（如传动机构堵转），驱动器被迫输出大电流维持运转。

驱动器硬件故障：功率模块（IGBT/晶闸管）击穿、续流二极管损坏，或电流检测电路（采样电阻、运放模块）漂移/失效，误报过流信号。

控制参数异常：电流限幅值设置过低、速度环/电流环PI参数失调（如比例增益过高导致响应过冲）、触发脉冲异常（如相位错乱引发桥臂直通）。

外部干扰：电源电压波动（如电网瞬时跌落或尖峰）、接地不良（共模干扰影响电流采样精度）。

二、维修关键步骤

初步排查：断开电机负载，空载启动驱动器（若仍报F011，则故障点大概率在驱动器内部；若正常，需检查电机及电缆）。

硬件检测：使用万用表测量功率模块的输入/输出阻抗（正常应有高阻值，若接近短路则模块损坏）；检查电流传感器（如分流器或霍尔元件）的连接线是否松动，采样信号是否畸变（可通过示波器观察原始电流波形）。

参数与控制逻辑：复位驱动器至出厂参数（需备份原参数），逐步调整电流限幅值（参考手册推荐范围）；若怀疑控制板故障（如触发板、调节板），需专业仪器检测脉冲信号或更换备件测试。

环境与接线：确认电源电压稳定（符合驱动器额定输入范围，如±10%波动限制），检查接地线是否可靠（接地电阻＜4Ω），避免干扰信号耦合。
