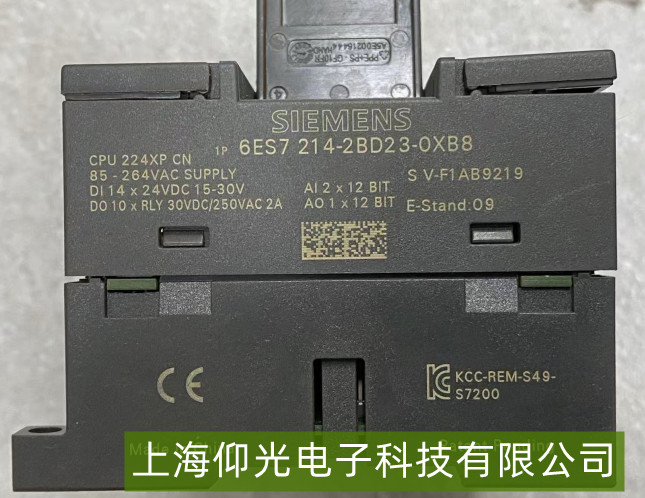

破解西门子PLC模块通信故障，保障系统稳定运行
西门子PLC（如S7-1200/1500、S7-300/400）的模块通信故障是工业现场常见问题，轻则数据传输延迟，重则导致产线停机。快速定位并解决这类故障，需从通信协议、硬件连接、参数配置及环境干扰等维度入手。
通信中断：PLC与模块（如ET200SP分布式I/O、CM通信模块）之间无数据交互，上位机（如WinCC）报“连接超时”或“设备不可达”。
数据错误：传输的数值跳变、丢失或与实际不符（如模拟量信号偏差大）。
周期性闪断：通信偶尔中断后自动恢复，但影响系统稳定性。
主要诱因：
物理层问题：通信线缆（如PROFINET的RJ45网线、PROFIBUS的DP线）破损、接头氧化或未压接牢固；模块电源供应不足（如24V DC电压低于20.4V）。
协议与配置错误：IP地址/DHCP冲突（PROFINET）、波特率/站地址不匹配（PROFIBUS）、GSD文件未正确导入（第三方模块）。
模块硬件故障：通信接口芯片损坏（如PROFINET接口的PHY芯片）、模块固件版本过低。
环境干扰：强电磁场（如变频器、电焊机附近）、接地不良导致信号串扰。
二、快速诊断与解决步骤
1. 基础物理检查
线缆与接头：检查通信线缆是否松动（尤其是频繁插拔的接口）、外皮是否破损；用万用表测量网线通断（PROFINET）或DP线电阻（正常约110-120Ω）；清洁氧化的RJ45插头或DP接头。
电源供应：通过PLC的电源监测功能或万用表，确认模块供电电压在额定范围（如24V DC模块需≥20.4V）；检查电源模块是否过载（如多个模块共用一路24V时电流不足）。
2. 通信参数与配置验证
PROFINET网络：在TIA Portal中检查PLC与模块的IP地址是否在同一子网且无冲突（如PLC IP为192.168.1.1，模块为192.168.1.2）；确认设备名称（如“ET200SP_1”）与实际硬件一致，必要时通过“分配设备名称”功能重新分配。
PROFIBUS网络：检查DP主站（如CPU315-2DP）与从站（如ET200M）的波特率（如1.5Mbps）是否匹配，站地址（如从站地址3）是否唯一；用万用表测量DP线终端电阻（首端和末端模块需拨至“ON”，中间模块关闭）。
第三方模块：确认已导入正确的GSD文件（通过TIA Portal的“硬件目录”检查），并正确配置模块的通信参数（如波特率、数据格式）。
3. 模块与固件状态检测
在线诊断：在TIA Portal的“在线和诊断”中查看模块状态（如“通信正常”“错误”），读取具体错误代码（如“16#80C0”表示PROFINET连接超时）；对有故障的模块执行“复位”或“重新启动”。
固件升级：检查模块固件版本（通过TIA Portal的“在线访问”），若版本过旧（如S7-1200 CPU固件＜V4.0），通过官方渠道下载最新版本并升级。
4. 环境干扰排查
电磁屏蔽：将PLC及通信模块远离变频器、电焊机等强干扰源（建议距离≥1米），使用屏蔽双绞线（如PROFIBUS线需带屏蔽层）并可靠接地（单点接地，接地电阻＜1Ω）。
接地检查：确保PLC机架、模块外壳与控制柜接地排可靠连接，避免浮地或多点接地导致信号串扰。
三、预防与日常维护建议
定期巡检：每月检查通信线缆连接状态，清理模块接口灰尘；每季度备份TIA Portal项目配置（含通信参数）。
冗余设计：关键通信链路（如主PLC与远程I/O）采用双网冗余（如PROFINET IO冗余），或配置备用模块。
日志记录：启用PLC的通信故障报警（如OB82、OB86），记录故障发生时间与模块地址，便于追溯根本原因。
