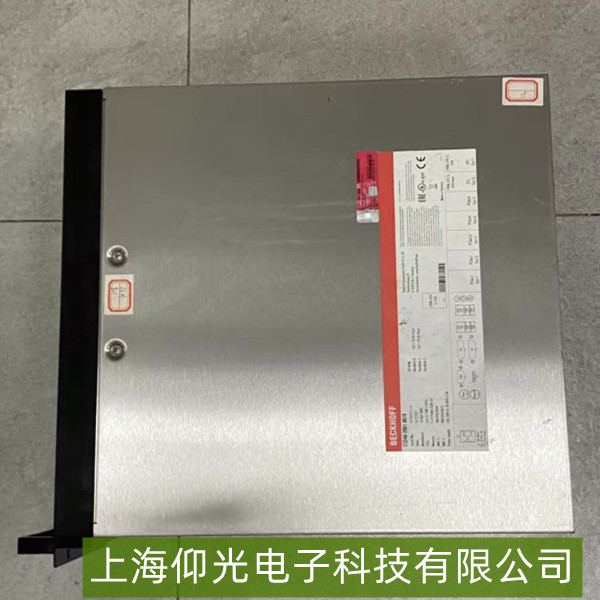

倍福工控机I/O模块无响应快速解决指南
一、故障现象确认
倍福（Beckhoff）工控机的I/O模块无响应通常表现为：操作系统设备管理器中I/O模块驱动显示黄色感叹号/红色叉号；
TwinCAT系统报警提示“I/O设备未连接”或“通信超时”；
上位机软件（如TwinCAT PLC）无法读取/写入模块数据；
模块指示灯熄灭或状态异常（如常红、不闪烁）。
优先级提示：若涉及生产线控制，需先切换至手动模式或急停备份，避免误操作。
二、快速排查步骤
1. 基础物理连接检查
电源：确认I/O模块的24V DC供电正常（用万用表测输入电压，应为24V±5%）；检查电源模块与模块间的接线是否松动、虚接或烧蚀。总线连接：检查EtherCAT/CANopen/PROFINET等通信线缆（如CX5130的EtherCAT端子排）是否插紧，端子排锁扣是否到位；观察线缆是否有破损、折痕或鼠咬痕迹。
模块状态灯：倍福模块通常有绿色（电源）、黄色（通信）、红色（故障）指示灯——若电源灯不亮，直接排查供电；若通信灯不闪烁，重点检查总线。
2. 通信链路诊断
EtherCAT网络（最常见）：
打开TwinCAT System Manager，查看“EtherCAT”设备树：若模块未列出，可能是主站（如CX5130）未识别从站；
检查终端电阻：EtherCAT总线首端和末端模块的终端电阻开关需拨至“ON”（中间模块关闭），若未正确设置会导致通信中断；
重启主站：先断电再上电CX5130工控机或EtherCAT耦合器（如EL6731），等待30秒观察模块是否恢复。
其他总线（如PROFINET/CANopen）：确认协议配置与模块型号匹配（如PROFINET需设置正确的IP地址和设备名称）。
3. 驱动与软件配置验证
驱动状态：在Windows设备管理器中展开“Beckhoff”或“EtherCAT”分类，检查I/O模块驱动是否正常加载（无感叹号）；若异常，右键“更新驱动”或重新安装TwinCAT软件（建议使用官方最新版本）。
TwinCAT配置：打开TwinCAT XAE（如Visual Studio集成环境），编译PLC项目并激活配置（“Activate Configuration”）；检查I/O映射表中模块的地址是否与实际硬件一致（如EL1008数字量输入模块的地址是否被正确分配）。
4. 模块硬件故障排查
替换测试：将疑似故障模块与同型号正常模块互换位置（保持总线连接不变），若原故障位置仍无响应，则模块本身损坏；
清洁与复位：用防静电毛刷清理模块端子排的灰尘或氧化物，尝试按压模块上的复位按钮（如有）；若模块支持热插拔，可重新插拔后观察状态灯变化。
三、高频故障原因总结
80%案例：物理连接问题（如端子排松动、电源虚接）；
15%案例：通信配置错误（如终端电阻未启用、总线协议不匹配）；
5%案例：模块硬件损坏（如芯片过热烧毁、通信接口故障）。
