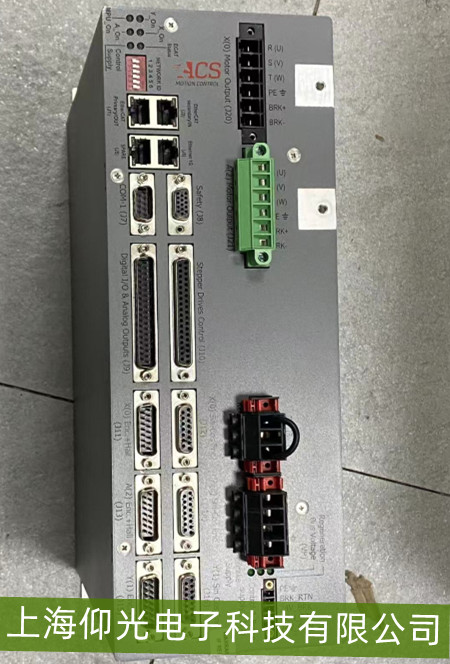

ACS多轴控制器数字量输入无响应故障维修技巧

一、基础排查：快速定位潜在诱因

物理连接检查：首先断开控制器电源，检查数字量输入端口（如DI端子）与外部设备（如传感器、按钮）的接线是否松动、脱落或虚接，重点确认信号线（常为棕色/蓝色线）与公共端（COM）连接可靠。同时查看线缆是否有破损、短路（如线芯互碰）或受挤压痕迹。

外部设备验证：用万用表检测外部输入设备（如接近开关、限位开关）是否正常输出信号（如干接点闭合时是否导通，NPN/PNP型传感器输出电压是否符合控制器输入要求，通常为24V DC或0V）。若外部设备无输出，需优先修复或更换。

二、控制器端深度检测

输入端口状态检测：通电后，通过控制器自带的诊断界面（如HMI面板或编程软件）查看数字量输入端口的状态指示（如“ON/OFF”或“1/0”），确认控制器是否检测到输入信号。若端口状态始终无变化，可能是内部电路故障。

电源与配置检查：确认数字量输入端口的供电电压（如24V DC）是否正常（用万用表测量端子排的24V电源是否稳定），若电压不足（如低于20V），需检查电源模块或供电线路。同时核对控制器参数设置（如输入滤波时间、信号类型配置），错误的配置（如将NPN传感器误设为PNP）会导致信号无法识别。

三、硬件故障维修

端口或电路板损坏：若外部设备与供电均正常，但控制器仍无响应，可能是数字量输入端口内部的电路元件（如光耦隔离器、限流电阻）损坏，或主板输入通道故障。需由专业人员使用示波器检测端口信号传输路径，或更换同型号端口模块（部分ACS控制器支持模块热插拔）。

屏蔽与干扰处理：若现场存在强电磁干扰（如变频器、电焊机附近），可能导致信号畸变。需检查输入线缆是否采用屏蔽线并可靠接地，避免与大电流动力线平行敷设。
