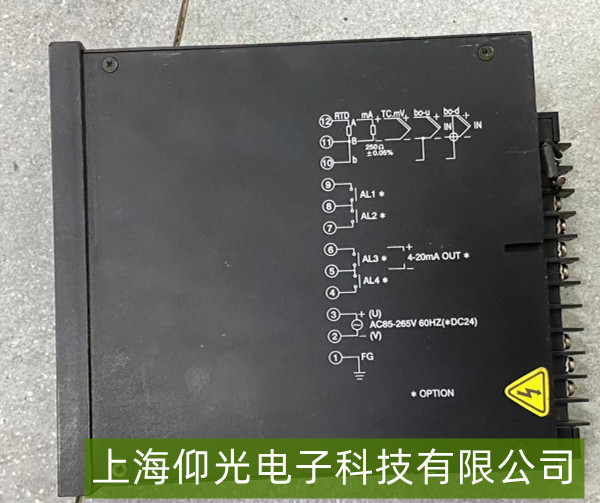

KONICS液位显示器数据跳变故障维修指南
KONICS液位显示器（常见于工业罐体、水箱等液位监测场景）出现“数据跳变”时，典型表现为：显示屏上的液位数值持续无规律波动（如短时间内从50%骤升至80%又骤降至30%），或固定间隔跳动（如每分钟±5%），但实际液位未发生明显变化；可能伴随传感器信号指示灯闪烁、报警提示（如“信号异常”）。
二、核心故障原因分析
传感器信号干扰：
液位传感器（如投入式压力传感器、超声波传感器）的信号线（通常为4-20mA/0-10V模拟量或数字通信线）与强电线路（如电机动力线、变频器输出线）平行敷设，或未做屏蔽接地，导致电磁干扰（EMI）耦合进信号回路，使显示器接收到的模拟量/数字量出现瞬时畸变。
传感器安装位置靠近振动源（如泵、阀门），机械振动导致传感器探头与介质接触不稳定（如投入式传感器的膜片抖动），输出信号微小波动被放大。
信号传输线路问题：
传感器至显示器的连接线破损、接头氧化（如端子生锈）、虚接，导致信号传输阻抗不稳定，引发数据跳变；多芯电缆中相邻线芯短路（如模拟量线与地线短接），也会干扰信号完整性。
显示器内部电路故障：
显示器的模拟量输入模块（如24V供电的4-20mA采集电路）或A/D转换芯片性能下降，对微弱信号噪声过度敏感，将正常波动放大为跳变；或数字通信模块（如RS485）的通信协议解析错误（如波特率不匹配、接地不良），误读传感器数据。
传感器本身故障：
传感器膜片老化（如投入式传感器的不锈钢膜片腐蚀穿孔）、敏感元件漂移（如压阻式传感器的电阻值不稳定），导致输出信号本身存在随机波动；或传感器供电电压不稳定（如24V电源纹波过大），影响输出精度。
三、维修操作步骤
基础排查：
观察干扰源：检查传感器与显示器之间的线路周边是否有大功率设备（如变频器、电焊机），若有，尝试临时断开这些设备，观察液位数据是否稳定——若稳定，则确认为电磁干扰问题。
检查连接线路：拆开线路接头，用砂纸打磨氧化的端子（如铜端子变绿），重新压接并确保牢固；用万用表测量信号线通断（模拟量线阻抗应符合传感器规格，如4-20mA回路电阻约250Ω对应1-5V），检查是否存在短路或断路。
抗干扰处理：
屏蔽与接地：若确认干扰来自外部，将传感器信号线更换为带屏蔽层的双绞线（如RVVP电缆），屏蔽层单端接地（接显示器侧或传感器侧的接地排，避免两端接地形成地环路）；调整线路走向，使其与强电线路垂直交叉，避免平行敷设。
隔离措施：在传感器与显示器之间加装信号隔离器（如4-20mA隔离模块），阻断干扰信号的直接耦合；若为数字通信（如RS485），检查终端电阻（通常120Ω）是否正确接入总线两端。
硬件检测与更换：
传感器测试：用标准液位模拟器（如4-20mA信号发生器）替代原传感器，向显示器输入稳定信号（如固定12mA对应50%液位），若此时显示器数据稳定，则故障点为传感器本身（需更换）；若仍跳变，则问题在显示器或传输线路。
显示器维修：若怀疑显示器内部电路故障，需用示波器检测模拟量输入端的信号波形（正常应为平滑曲线，跳变时会出现尖峰脉冲），定位A/D转换模块或电源滤波电路问题；若超出维修能力，建议联系KONICS官方售后更换主板或传感器模块。
