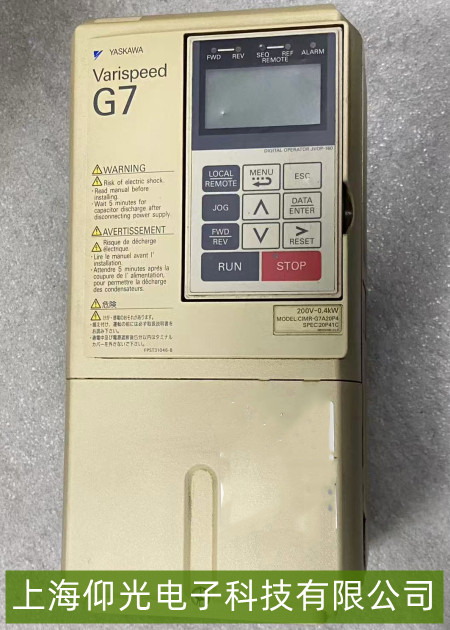

安川变频器“GF接地故障”报警故障维修指南
安川变频器出现“GF接地故障”报警（常见于GA500、CIMR等系列），表示检测到电机或动力电缆存在接地异常（如电机绕组绝缘破损、电缆屏蔽层短路等），可能引发设备停机甚至安全隐患。以下是系统性维修指南：
一、故障快速定位
“GF”报警是变频器内置保护功能触发的结果——当检测到输出侧（变频器至电机）的对地漏电流超过阈值（通常为几mA至几十mA，具体因型号而异）时，会立即切断输出并报此故障。需优先区分是 电机侧问题（如绕组接地）、 电缆问题（如绝缘破损、屏蔽层未可靠接地）还是 变频器输出模块异常（如IGBT桥臂漏电）。
二、分步排查与维修
1. 基础检查
断电操作：立即切断变频器输入电源（等待5分钟以上，待直流母线电容放电完毕，可用万用表测量母线电压＜36V确认安全）。
目视检查：查看电机引出线、动力电缆是否有明显的破损、老化（如外皮开裂、铜丝裸露）、接头松动或受潮痕迹；检查电机外壳是否因潮湿导致绝缘下降。
2. 绝缘电阻检测（核心步骤）
使用 500V或1000V兆欧表（严禁用万用表电阻档！）分别测量：
电机绕组对地绝缘：断开电机与变频器的所有连接，测量电机各相绕组（U/V/W）与外壳（接地端）之间的绝缘电阻，正常值应≥1MΩ（若＜0.5MΩ则绝缘不合格）。
动力电缆对地绝缘：单独检测电缆的每一相（U/V/W）与地（剥开电缆外皮，接触金属屏蔽层或接地导体）的绝缘电阻，正常值同样需≥1MΩ。
若检测到某相绝缘电阻过低：定位到具体电缆段或电机绕组后，更换破损电缆或返修电机（如重绕绕组、烘干处理）。
屏蔽层处理：若使用屏蔽电缆，确认屏蔽层仅在变频器侧或电机侧单端可靠接地（严禁两端同时接地，否则会形成地环路导致误报警）。
接线端子：检查变频器输出端子（U/V/W）与电机接线端子的连接是否紧固，有无氧化或腐蚀（松动会导致接触电阻增大，引发局部漏电）。
4. 变频器输出模块排查
若上述步骤均未发现问题，可能是变频器内部输出模块（如IGBT桥臂、输出滤波电容）存在漏电或损坏。此时需：
用万用表二极管档检测变频器输出端子间的通断（正常时应为断路，若任意两相间有短路迹象，说明模块损坏）；
联系安川售后或专业维修人员，拆机检测输出模块的绝缘性能（如模块对地电阻），必要时更换损坏组件（如IGBT、驱动板）。
