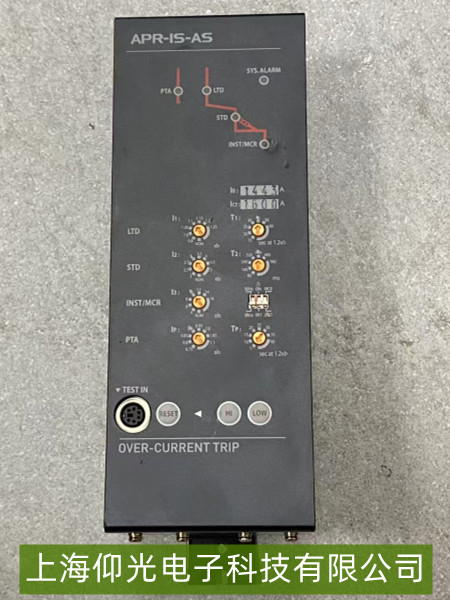

现代过流保护器“PTA延时参数异常”故障维修
现代过流保护器的PTA（延时动作）参数异常会导致保护功能失效或误动作，影响电路安全。
以下是针对该故障的系统化维修指南：
一、故障现象与影响
典型表现：保护器在过流时未按设定延时动作（如提前跳闸或延迟过长），或显示面板报“PTA参数错误”代码。
潜在风险：延时过短可能造成设备频繁断电；延时过长则无法及时切断故障电流，导致设备烧毁或火灾。
二、常见故障原因
参数设置错误
人为误操作修改了PTA延时参数（如将10秒误设为0.1秒），或未根据负载类型（如电机/电容）调整匹配的延时曲线。
电子元件故障
延时电路中的电容、电阻老化或损坏，导致计时精度下降；MCU（微控制器）内部时钟晶振偏差，影响延时计算。
环境干扰
高温、潮湿或电磁干扰（如附近变频器）可能导致PTA模块信号处理异常。
软件逻辑问题
保护器固件版本过旧，存在PTA参数计算的程序漏洞。
三、维修步骤与方法
基础排查
核对参数设置：进入保护器设置菜单，检查PTA延时值是否与负载要求一致（参考设备手册，如电机启动需3-10秒延时）。
恢复默认值：若参数被误改，将PTA参数恢复出厂默认值后重新配置。
硬件检测
检查延时电路：用万用表测量延时电容（通常为电解电容）的容值（偏差＞±20%需更换）和电阻阻值；观察电容外观是否有鼓包、漏液。
检测MCU与时钟：通过专业设备检测MCU工作电压（通常3.3V/5V）和晶振频率（偏差＞±5%需更换）。
环境与干扰处理
清理保护器通风孔灰尘，确保散热良好（高温会加速元件老化）；检查周围是否有强电磁设备，必要时加装屏蔽罩。
软件升级
联系厂家获取最新固件，通过RS485/USB接口升级保护器程序，修复已知PTA逻辑漏洞。
