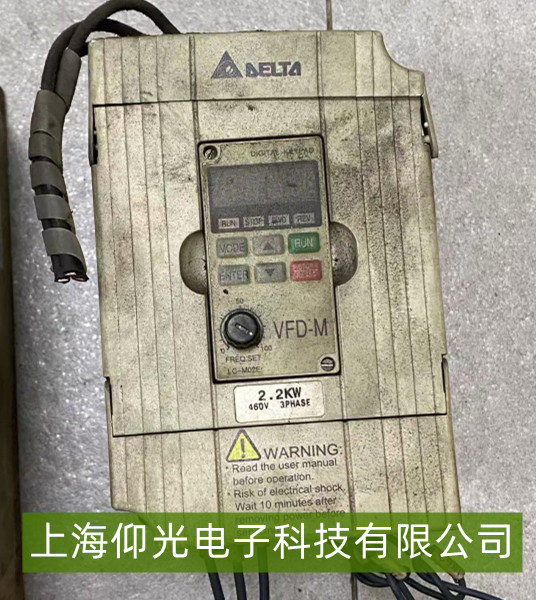

台达VFD - M变频器输出电压不平衡故障原因与维修
台达VFD-M变频器输出电压不平衡会导致电机运行异常，如振动、发热甚至损坏，以下分析其故障原因与维修方法。
一、故障原因
输出电缆问题
电缆损坏是常见原因之一。如果电缆存在破损、短路或者断路的情况，会影响电压的正常传输，导致输出电压不平衡。例如，电缆长期受到挤压、摩擦，绝缘层破损，就会造成漏电或短路，使得各相电压出现差异。
电缆连接不良也会引发该故障。电缆接头松动、接触电阻过大，会使电压在传输过程中产生损耗，导致各相电压不一致。
变频器内部电路故障
功率模块故障是关键因素。功率模块中的IGBT（绝缘栅双极型晶体管）等元件损坏，会导致输出电压的生成和调节出现问题，进而造成电压不平衡。例如，IGBT元件短路或开路，会使相应相的电压异常。
驱动电路故障也会影响输出电压。驱动电路负责为功率模块提供驱动信号，如果驱动电路出现故障，如驱动信号不稳定、驱动电阻损坏等，会使功率模块工作异常，导致输出电压不平衡。
电机问题
电机绕组短路或断路会导致电机三相阻抗不平衡，从而使变频器输出电压不平衡。例如，电机长期运行，绕组绝缘老化，可能会出现短路现象，影响电压平衡。
二、维修方法
检查输出电缆
仔细检查电缆外观，看是否有破损、老化等情况。如有破损，应及时更换电缆。
使用万用表检查电缆的连接是否良好，测量各相之间的电阻值，判断是否存在接触不良问题。若发现连接松动，应重新连接并确保牢固。
检测变频器内部电路
使用专业的检测设备检测功率模块的元件，如测量IGBT的导通和关断特性，判断其是否损坏。若功率模块损坏，需更换同型号的功率模块。
检查驱动电路，测量驱动信号的电压和波形，判断驱动电阻等元件是否正常。如有损坏，应及时更换。
检查电机
使用绝缘电阻表测量电机绕组的绝缘电阻，判断绕组是否短路或断路。若电机绕组有问题，需对电机进行维修或更换。
