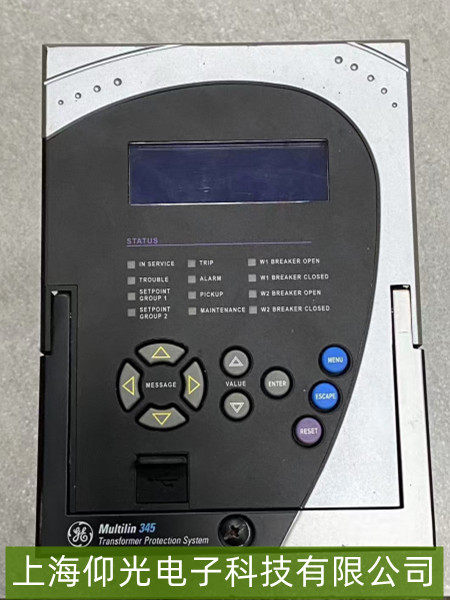

GE 345变压器保护装置“差动保护误动”故障维修指南
GE 345变压器保护装置的差动保护误动（即无实际故障时保护装置错误动作跳闸）是电力系统中需紧急处理的典型问题，直接影响供电可靠性。以下为系统性维修方法：

一、故障特征与核心原因
差动保护基于“基尔霍夫电流定律”，通过比较变压器各侧电流矢量和（正常时接近零，故障时显著不为零）判断内部故障。误动通常由以下原因引发：
二次回路问题：电流互感器（CT）极性接反、变比错误、二次回路多点接地或绝缘破损；
CT特性异常：CT饱和（尤其故障暂态时）、剩磁累积或变比/精度不匹配；
装置定值或逻辑错误：差动门槛值设置过低、谐波制动系数不合理（如未有效闭锁励磁涌流）、TA断线闭锁功能失效；
外部干扰：强电磁环境（如附近开关操作、雷击）导致采样信号畸变。

二、关键排查步骤
1. 二次回路与CT基础检查
极性与变比验证：核对各侧CT二次绕组极性（通常以“减极性”为标准，即流入母线侧为正，流出为负），使用“负荷电流法”或“直流法”测试极性是否正确；检查CT铭牌变比与保护装置定值单是否一致（如高压侧1200/5，低压侧600/5），不一致会导致计算矢量和失真。
回路绝缘与接地：断开所有二次回路后，用500V兆欧表测量各芯线对地及相间绝缘电阻（应＞10MΩ）；确认CT二次仅一点接地（通常在保护屏端子排处），避免多点接地形成环流（可能导致差流虚假增大）。

2. CT特性与饱和检测
暂态饱和验证：通过录波数据（若有历史故障录波）分析误动时刻各侧电流波形，若出现CT饱和特征（如二次电流畸变、波形缺损），需检查CT铁芯材质（低频饱和特性差的CT易在励磁涌流或故障暂态时饱和）；必要时更换为高饱和抗扰型CT（如TPY级）。
剩磁检测：对疑似饱和的CT，施加直流脉冲后退磁（使用专用退磁仪），确保剩磁＜10%（剩磁过大会加剧暂态饱和）。

3. 保护装置定值与逻辑核查
定值合理性：检查差动启动电流门槛（通常为0.3~0.5倍额定电流）、比率制动系数（如0.5~0.7）及谐波制动比（励磁涌流时二次谐波含量需＞15%~20%方可闭锁差动）；若门槛过低或制动系数不合理，轻微干扰即可误触发。
TA断线闭锁功能：确认装置是否投入“TA断线闭锁差动”功能（TA断线时若未闭锁，可能因电流不平衡误动）；检查断线判据（如某侧电流突降至零且持续0.5s以上）是否匹配现场实际。

4. 外部干扰排查
电磁环境评估：检查保护屏附近是否有大功率开关设备、高频通信装置或未屏蔽的电缆；必要时对差动保护二次回路加装抗干扰滤波器（如磁环、屏蔽双绞线）。

三、维修与预防措施
针对性处理：若极性/变比错误，重新接线并校核；若CT饱和，更换CT或优化定值（如提高启动门槛）；若定值不合理，根据变压器参数（容量、短路阻抗）重新整定；若干扰导致，加强回路屏蔽与接地。
验证与测试：维修后通过“差动保护传动试验”（模拟正常/故障工况）验证动作正确性，重点测试励磁涌流闭锁、TA断线闭锁及比率制动特性；长期运行中定期检查CT二次回路绝缘与接地状态。
