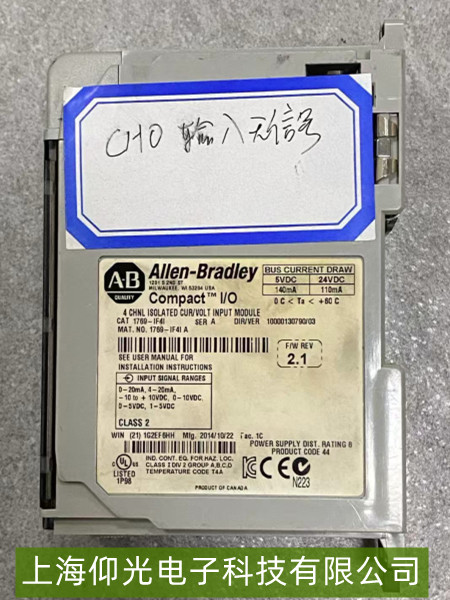

AB PLC模块输入信号无响应故障维修指南
AB PLC模块输入信号无响应会导致控制系统无法获取现场设备状态，影响自动化流程。以下是系统化的故障维修指南。
硬件连接问题
接线松动/断路：输入模块与现场设备（如传感器、开关）之间的接线可能因振动、老化或安装不当出现松动、脱落或断线，导致信号无法传输。
端子接触不良：模块端子排氧化、腐蚀或压接不紧，会造成接触电阻过大，信号衰减或中断。
电源未接通：部分输入模块依赖外部电源（如24V DC）为传感器供电，若电源模块故障、线路断开或极性接反，传感器无法工作，模块自然无输入信号。
模块自身故障
电子元件损坏：输入模块的光耦隔离器、信号处理芯片或电路板因过压、过热、静电击穿等导致元件失效，无法正常接收或转换信号。
通道故障：单个输入通道可能因长期使用出现局部短路、断路，或模块内部保险丝熔断（若有），导致特定通道无响应。
传感器/执行器问题
传感器故障：现场传感器（如接近开关、压力变送器）可能损坏、供电异常或输出信号不符合模块要求（如电压/电流类型不匹配）。
信号类型不匹配：模块配置的输入类型（如NPN/PNP、干接点/湿接点）与实际传感器输出类型不一致，导致信号无法被正确识别。
配置与软件问题
地址分配错误：PLC程序中输入模块的地址（如I/O映射）未正确设置，或与实际硬件连接不符，导致软件无法读取信号。
参数配置不当：模块的滤波时间、电压范围等参数设置错误（如将24V DC输入误设为120V AC），使有效信号被过滤或误判。
二、维修方法
硬件连接检查
目视检查：查看输入模块与传感器之间的接线是否牢固，端子排有无氧化、烧蚀痕迹，重新插拔接线确保接触良好。
万用表检测：用万用表测量传感器供电电压（如24V DC是否正常）、信号线通断（短路/断路），确认信号是否从传感器传递到模块端子。
模块状态排查
指示灯观察：检查输入模块的状态指示灯（如有），正常情况下应有对应通道的输入信号指示（如绿色常亮或闪烁）；若指示灯全灭，可能是模块电源或整体故障。
替换测试：将疑似故障模块与同型号正常模块互换位置，若原故障通道在新模块上恢复正常，则原模块损坏，需更换。
传感器与信号验证
单独测试传感器：断开传感器与模块的连接，用万用表或标准信号源直接检测传感器输出信号是否符合规格（如NPN型输出低电平有效），排除传感器本身故障。
匹配信号类型：确认模块配置的输入类型（如PNP/NPN、干接点）与传感器输出类型一致，必要时调整模块参数或更换适配传感器。
软件与配置修正
检查地址映射：在PLC编程软件中核对输入模块的I/O地址是否与实际硬件连接一致，确保程序中调用的地址正确。
参数重置：根据传感器信号特性（如电压范围、滤波时间），重新配置模块的输入参数，避免因设置不当导致信号被忽略。
