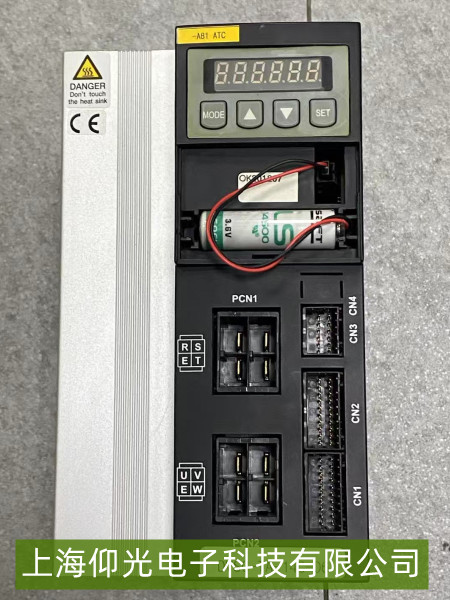

VISION驱动器“缺相故障”维修：精准定位与修复方法
一、缺相故障的核心表现与危害
“缺相”指驱动器三相电源输入或输出中某一相或多相缺失（如A/B/C相中某相无电压/电流），常见于工业伺服/变频驱动场景。典型表现为：驱动器报错代码（如“Phase Loss”“E.LF”等，具体因型号而异）、电机运行抖动/异响、输出扭矩不足甚至停机保护。长期缺相会导致电机绕组过热烧毁、驱动器功率管过流损坏，需及时处理。
二、精准定位故障点的方法
初步外观与电源检查
检查输入电源：用万用表测量驱动器三相输入电压（正常应为380V±10%或对应规格值），确认是否存在某一相电压为0或显著低于其他两相（如A相0V，B/C相380V），判断是否外部供电缺相（如断路器跳闸、接触器触点粘连、电缆断线）。
观察驱动器状态：查看驱动器散热风扇是否正常运转（缺相可能导致风扇停转）、指示灯是否异常（如红色报警灯常亮）；检查接线端子是否松动、烧蚀（虚接可能导致间歇性缺相）。
内部电路与关键部件检测
若输入电源正常但驱动器仍报缺相，需检测内部整流模块（如三相全桥整流桥堆）：用万用表电阻档测量整流桥各相输入/输出端导通性（正常时交流侧两相间正向电阻约几十至几百欧姆，反向无穷大；直流侧正负极间电阻应为兆欧级）。若某相整流桥二极管击穿或开路，会导致该相无法整流，引发缺相。
检测驱动板与光耦隔离电路：缺相信号通常由驱动板上的电流检测传感器（如霍尔元件）或采样滤波电路传递至控制芯片，若光耦元件老化、采样电阻损坏，可能误报缺相。可通过对比正常相的采样电压（如驱动器维修手册中标注的基准值）判断是否采样异常。
电机与负载关联排查
若驱动器输出侧缺相（较少见），需检查电机三相绕组：用绝缘电阻表测量电机各相绕组对地绝缘（应大于0.5MΩ），并用万用表欧姆档检测三相绕组电阻是否平衡（偏差超过5%可能某相绕组断路）。同时排查电机电缆是否破损、接触不良（尤其是靠近驱动器输出端的接线端子）。
三、针对性修复方案
外部供电问题：若为断路器/接触器故障，更换损坏元件；电缆断线则重新压接或更换线缆；确保三相电源平衡（三相电压差不超过5%）。
整流模块损坏：更换同型号整流桥堆（需注意耐压/电流参数匹配），焊接时避免虚焊。
驱动板/采样电路故障：更换故障光耦、采样电阻或驱动板（建议使用原厂配件）；若为控制程序误判，可尝试升级驱动器固件（需联系厂家获取支持）。
