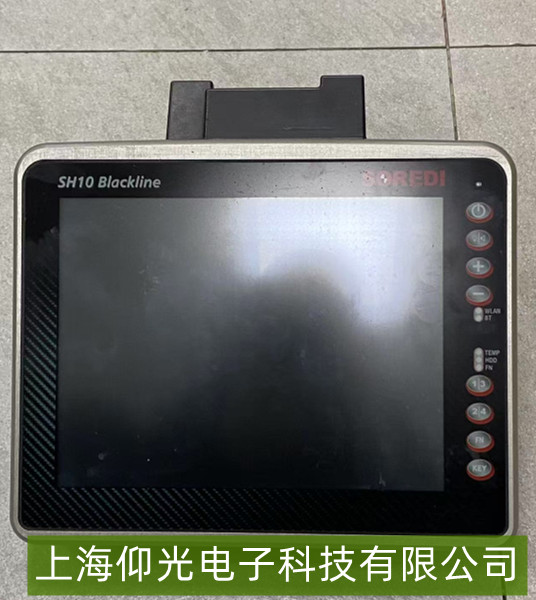

SOREDI SH10 触摸屏 “黑屏无显示”：电源模块与背光电路的检修步骤

当 SOREDI SH10 触摸屏出现“黑屏无显示”故障时，电源模块与背光电路是重点检修对象，以下是具体检修步骤。

一、电源模块检修
外观检查

仔细查看电源模块外观，看是否有明显的烧焦、鼓包、电容开裂等损坏迹象。若发现有此类问题，很可能该元件已损坏，需进行更换。

电压测量

使用万用表测量电源模块的输入电压，确保其符合触摸屏规定的输入电压范围。若输入电压异常，需检查外部电源供应是否正常，如电源插头是否插好、电源线是否破损等。接着测量电源模块的输出电压，对比触摸屏技术手册中规定的各路输出电压值。若输出电压异常，基本可判断电源模块存在故障，需更换同型号的电源模块。

保险丝检查
检查电源模块中的保险丝是否熔断。若保险丝熔断，需先排查导致保险丝熔断的原因，如是否有短路情况，排除故障后再更换相同规格的保险丝。

二、背光电路检修
背光连接检查

打开触摸屏外壳，检查背光电路与触摸屏主板的连接线是否松动、脱落或损坏。若连接线有问题，重新插拔或更换连接线，确保连接稳固。

背光电源检测

使用万用表测量背光电路的电源输入，看是否有正常的电压输入。若没有电压输入，需沿着线路查找是哪个元件出现断路或故障，如保险丝、电阻等，修复或更换损坏的元件。

背光灯检查
观察背光灯是否有损坏的迹象，如灯管发黑、断裂等。若背光灯损坏，需更换同型号的背光灯。同时，检查背光灯的驱动电路，看是否有元件损坏，如驱动芯片、电容等，可通过测量元件的参数来判断，如有问题则进行更换。
