住友重机械控制模块常见通讯故障的排查步骤

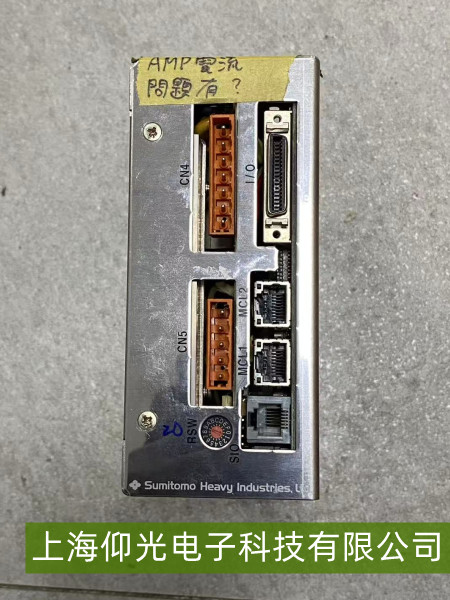

住友MC系列控制模块通讯故障（MCL1/MCL2接口）排查步骤：
步骤1：物理连接检查
确认通讯线缆（如以太网/专用总线电缆）是否插紧、接口是否损坏，更换同型号线缆测试；
检查终端电阻（若为总线通讯）：确认终端电阻是否按要求接入（通常120Ω），电阻异常会导致信号反射。
步骤2：参数配置核对
登录控制器系统，检查通讯参数（波特率、IP地址、站号）：确保模块与主站（如PLC/上位机）的参数完全一致；
确认通讯协议匹配：住友MC系列通常支持EtherNet/IP、Modbus等，需与主站协议选型一致。
步骤3：硬件故障定位
将模块更换至备用主站/端口测试，判断是模块故障还是主站接口故障；
测量模块通讯接口电压（如以太网接口的差分信号电压），若电压异常，拆解检查模块的**通讯芯片/电路**（如PHY芯片）是否损坏。
步骤4：系统与固件排查
重启主站与模块，观察通讯是否恢复；
若仍异常，升级模块固件版本（需匹配住友MC系列对应型号的官方固件），排除固件兼容性问题。
