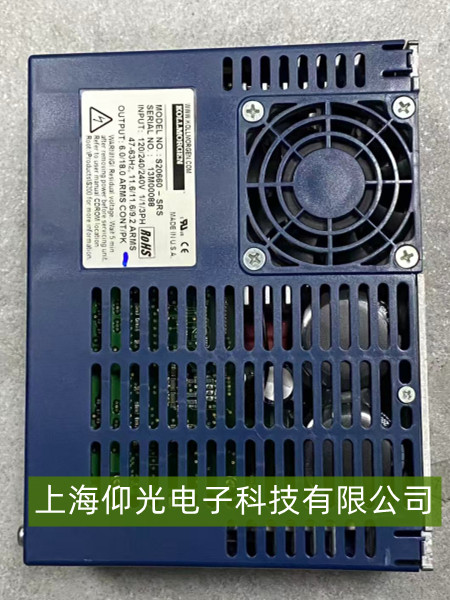

如何高效修复-科尔摩根伺服驱动器S20660 - SRS接地故障
科尔摩根伺服驱动器出现接地故障（常见报警代码如“Ground Fault”“Earth Fault”）时，通常表现为驱动器无法正常启动、报接地故障报警，甚至伴随过流保护动作。以下是系统的维修思路与解决方案。
一、故障原因分析
接地故障的核心是驱动器检测到异常电流通过接地路径泄漏（正常情况下泄漏电流极小），可能由以下原因导致：
硬件连接问题：驱动器外壳/功率模块接地线松动、虚接，或电机/电缆屏蔽层未正确接地，导致漏电流无法有效泄放。
绝缘损坏：电机绕组对地绝缘失效（如潮湿、老化）、动力电缆绝缘层破损（与外壳短路），使电流直接流向地线。
环境干扰：驱动器或电机工作环境潮湿（如车间水雾、清洁剂残留）、粉尘堆积，加速绝缘材料老化或形成漏电通路。驱动器内部故障：功率模块（如IGBT）、电流检测传感器损坏，误报接地故障（需专业检测）。
二、维修步骤
1. 基础检查
接地线可靠性：检查驱动器外壳接地端子（通常标有“PE”或“接地”标识）与设备地排的连接是否牢固（用螺丝刀紧固），接地线线径需符合要求（一般≥2.5mm²铜线），避免虚接或线径过细导致漏电流检测异常。
电机与电缆接地：确认电机外壳接地良好（与驱动器共地），动力电缆（含屏蔽层）的屏蔽网需单端可靠接地（通常接驱动器侧PE端），避免两端接地形成地环路干扰。
2. 绝缘检测
电机绝缘测试：断开电机与驱动器的动力线（U/V/W），使用500V兆欧表测量电机绕组相间绝缘（应≥100MΩ）及绕组对地绝缘（应≥50MΩ，潮湿环境需≥10MΩ）。若绝缘值过低，需烘干电机（如用热风枪低温吹干）或更换绕组。
电缆绝缘测试：检查动力电缆（含备用线）是否有破损、老化（外皮开裂），用兆欧表测量线芯对地绝缘（≥20MΩ）。若电缆破损，需更换同规格电缆（优先选屏蔽型）。
3. 驱动器内部检查
驱动器接地端子：检查驱动器内部接地铜排是否氧化（用砂纸打磨后重新连接），确保功率模块（如整流/逆变单元）的接地引脚与外壳导通良好。
误报排查：若绝缘与接地均正常，可能是驱动器内部电流传感器或检测电路故障（如霍尔元件损坏），需用专业仪器（如示波器检测接地检测信号波形）或联系厂家技术支持进一步诊断。
三、维修后验证
完成上述步骤后，按以下流程测试：
重新上电，观察驱动器是否仍报接地故障；
低速运行电机（如10%额定转速），监测驱动器运行电流与温度是否正常；
长时间运行（30分钟以上），确认故障无复现。
