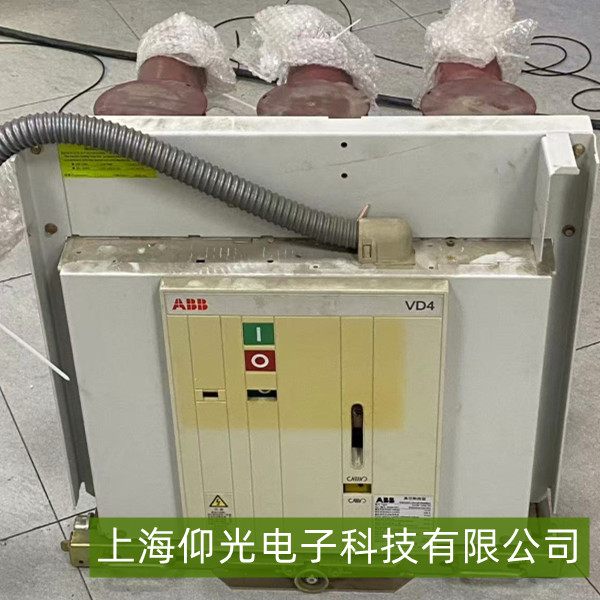

ABB 断路器分闸线圈烧毁故障维修指南

ABB 断路器分闸线圈烧毁会影响断路器正常分闸操作，以下是故障维修的相关内容。

一、故障原因分析

分闸线圈长时间带电：正常情况下，分闸线圈仅在分闸指令发出时短暂通电。若分闸回路存在故障，如分闸继电器触点粘连、分闸脱扣器卡滞等，会使分闸线圈长时间处于通电状态，产生过多热量，导致线圈烧毁。

过电压：断路器所在电路出现异常，如雷击、操作过电压等，可能使分闸线圈承受的电压超过其额定值。过高的电压会使线圈电流增大，加速线圈绝缘层的老化和损坏，最终引发烧毁。

线圈质量问题：分闸线圈本身制造工艺不佳、材质不合格，或者在运输、储存过程中受到损坏，都可能导致其绝缘性能下降、电阻值异常，从而在使用过程中容易出现烧毁故障。

环境因素：断路器工作环境温度过高、湿度过大，或者存在腐蚀性气体，会影响分闸线圈的绝缘性能和电气性能。高温会加速线圈绝缘层的老化，湿度大会使线圈受潮，腐蚀性气体会侵蚀线圈的金属部分，这些都可能导致分闸线圈烧毁。

二、维修方法

检查分闸回路：仔细检查分闸继电器触点是否粘连，如有粘连需进行修复或更换继电器。检查分闸脱扣器是否卡滞，如有问题需进行清洁、润滑或更换脱扣器，确保分闸线圈不会长时间带电。

排查过电压：检查电路中是否有防雷保护装置，如避雷器等，确保其正常工作。对电路进行过电压检测，找出过电压的来源并进行处理，如加强绝缘、优化电路布局等，避免分闸线圈承受过高的电压。

更换分闸线圈：若确定分闸线圈本身存在质量问题，应更换同型号、同规格的分闸线圈。更换时要注意安装正确，确保连接牢固。
改善环境条件：对断路器的工作环境进行改善，如安装空调调节温度、使用除湿机降低湿度、采取密封措施防止腐蚀性气体进入等，为分闸线圈提供良好的运行环境。
