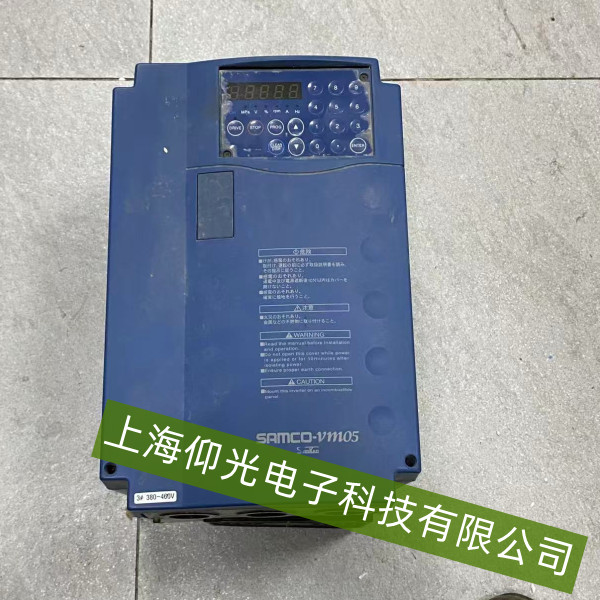

三肯变频器报警GF（接地故障）维修方法

当三肯变频器出现报警GF（接地故障）时，意味着变频器检测到输出侧存在接地异常，这不仅会影响设备的正常运行，还可能带来安全隐患。以下是具体的维修方法。

一、故障原因分析

电机或电缆接地：电机绕组绝缘损坏、电缆破损导致与地导通，是接地故障常见的原因。长时间运行的电机，其绕组绝缘层可能因受潮、老化、过热等因素而破损，使电机绕组与外壳或地之间形成导电通路；电缆在安装或使用过程中，可能因外力损伤、磨损等导致绝缘层破裂，从而引发接地故障。

变频器输出模块故障：变频器的输出模块（如IGBT等功率器件）出现短路或漏电，可能会导致接地故障报警。功率器件在长期高负荷运行、过热、过压等情况下，容易出现性能下降甚至损坏，进而引发接地问题。
接地系统问题：变频器的接地线路连接不良、接地电阻过大或接地系统存在多点接地等情况，也可能导致接地故障误报或真实接地无法正常检测。

二、维修方法

检查电机和电缆
首先断开变频器与电机的连接，使用绝缘电阻表测量电机绕组对地的绝缘电阻，正常情况下，绝缘电阻值应大于规定值（一般为0.5MΩ以上）。若绝缘电阻值过低，说明电机绕组存在接地问题，需要进一步检查电机绕组，找出绝缘破损点并进行修复或更换电机。

检查电缆外观是否有破损、老化、磨损等情况，特别是电缆的接头处。对于有破损的电缆，应及时更换。同时，使用绝缘电阻表测量电缆的绝缘电阻，确保其符合要求。

检查变频器输出模块
打开变频器外壳（在专业人员指导下进行），检查输出模块（如IGBT模块）的外观是否有明显的损坏迹象，如烧焦、开裂等。若发现模块有损坏，需更换同型号的输出模块。
使用专业的检测工具，如万用表，检测输出模块的电气性能，判断是否存在短路或漏电等故障。若检测到模块存在问题，应及时更换。

检查接地系统
检查变频器的接地线路是否连接牢固，接地电阻是否符合要求（一般接地电阻应小于4Ω）。若接地线路连接不良，应重新连接；若接地电阻过大，应检查接地极是否损坏或接地线路是否过长，必要时重新设置接地系统。
确保接地系统不存在多点接地的情况，避免接地电位混乱导致故障误报。
