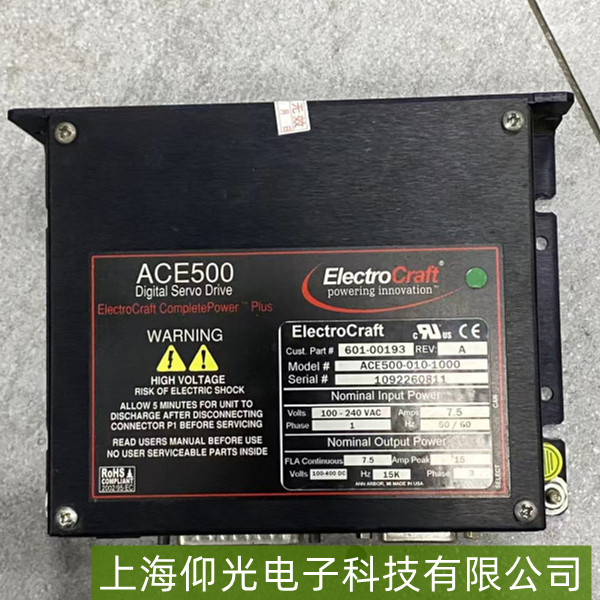

美国ElectroCraft伺服驱动器ACE500-010-1000过热故障维修

以下是针对美国ElectroCraft伺服驱动器ACE500-010-1000过热故障的维修要点分析，从故障成因到具体排查步骤展开：

一、故障背景与风险提示
ElectroCraft ACE500系列伺服驱动器（如010-1000型号，对应1kW功率等级）过热报警（常见代码如“OH”或“Thermal”）通常由散热系统失效、负载异常或内部元件损耗引发。若未及时处理，可能导致驱动器内部IGBT模块、电容等关键部件永久损坏，甚至引发电路短路风险。

二、核心故障排查方向
（1）散热系统检查（首要步骤）

风扇状态：驱动器内部散热风扇（通常位于功率模块附近）是强制冷却的关键。检查风扇是否停转（听声音或观察叶片）、转速异常（用手靠近出风口感受风量微弱），或滤网/风道被灰尘、油污堵塞（常见于工业环境）。若风扇损坏，需更换同规格型号（注意电压与接口匹配）。

散热器积尘：拆开驱动器外壳（断电后操作），检查功率模块（IGBT）与散热器接触面的导热硅脂是否干裂、缺失（正常应为均匀膏状，厚度约1-2mm）。若硅脂老化，需清理旧硅脂并重新涂抹（推荐使用高导热系数硅脂，如1.5W/m·K以上）。同时清理散热器鳍片间的灰尘（可用压缩空气反向吹扫）。

（2）负载与环境因素

过载运行：通过驱动器面板或通讯接口读取实时电流值（对比额定输出电流，ACE500-010-1000典型额定电流约5-6A）。若长期工作电流超过额定值120%，会导致功率模块发热加剧。检查机械负载是否卡滞（如电机堵转）、传动机构是否磨损（如皮带打滑或齿轮阻力过大）。

环境温度：驱动器正常工作环境温度通常为0-50℃（具体参考手册）。若安装位置靠近热源（如加热器、变压器）或通风不良（如密闭控制柜无散热孔），环境温度每升高10℃，元件寿命可能减半。需确保控制柜内温度≤45℃，并预留足够进风/出风空间。

（3）内部元件损耗

IGBT模块与整流桥：用红外测温仪检测功率模块表面温度（正常工作时≤85℃，若超过95℃可能已接近失效阈值）。若模块局部过热，可能是内部续流二极管或绝缘栅极击穿，需更换同型号IGBT组件。

电容老化：直流母线大电容（通常为电解电容，容量数千μF）长期高温工作会导致容量下降、内阻增大，加剧发热。检查电容外观是否鼓包、漏液，或测量其容量（偏差＞20%需更换）。

三、综合处理建议

优先操作：立即停机并断电，待驱动器自然冷却至室温后再检查（避免高温烫伤）。清理散热系统后复测（如重启并监测温度变化）。

常规修复：更换故障风扇（成本约几十元）、重新涂抹导热硅脂（材料费低但需规范操作）、调整负载或改善通风环境（如增加柜内风扇或散热孔）。

深度维修：若IGBT模块、电容等核心元件损坏，建议由专业工程师更换（需匹配原厂参数，避免兼容性问题），并升级驱动器固件（部分版本可能存在过热保护逻辑缺陷）。
