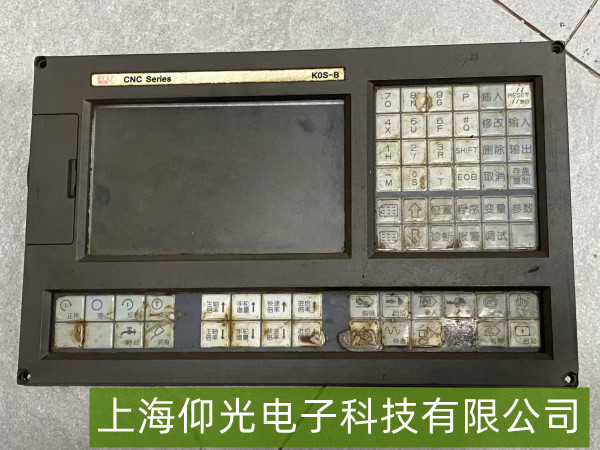

凯恩帝KNS-B单轴伺服操作面板“按键无响应”故障维修
以下是针对凯恩帝KNS-B单轴伺服操作面板“按键无响应”故障的维修要点分析，从硬件、电路及系统层面展开排查：
一、基础排查：快速定位问题范围
电源与连接检查
确认操作面板供电正常（通常为DC 24V，可通过万用表测量面板电源接口电压，偏差需＜±5%）。
检查操作面板与伺服驱动器的连接线缆（如排线或DB接口）是否松动、脱落或线芯断裂（轻微弯折测试接触稳定性）。
简单复位操作
断开伺服驱动器总电源，等待30秒后重新上电，排除临时性程序卡死或静电干扰导致的假性故障。
二、硬件故障排查：按键与面板本体
按键物理状态检测
直接观察按键表面是否有异物卡住（如灰尘、油污导致触点无法按下）、按键帽是否脱落或损坏。
手动按压每个按键，感受是否有弹性反馈——若按键僵硬或无段落感，可能内部触点氧化或机械结构卡死。
按键电路测试
拆开操作面板外壳（需断电），用万用表电阻档测量按键两端（未按下时为断路，按下时应导通）。若某按键始终断路或短路，说明该按键本身损坏，需更换同规格微动开关。
检查按键PCB上的焊点是否虚焊、脱焊（尤其是多按键共用线路的节点），必要时补焊或重焊。
三、电路与接口故障排查
背光与显示模块关联
若按键无响应且面板显示屏同时黑屏/花屏，可能是主板与面板的通信接口（如串口、CAN总线）故障，或显示驱动电路异常（需检查接口电压及信号波形）。
单独测试显示屏背光是否正常（部分面板背光故障可能伴随触控异常，但凯恩帝KNS-B多为机械按键，需优先排除按键电路）。
主板通信故障
操作面板通过排线与伺服驱动器主板连接，若排线接口氧化（可用橡皮擦拭金手指）、针脚弯曲或主板接口芯片损坏，会导致按键信号无法传输。
用替换法测试：将正常面板的排线或接口模块替换到故障设备上，确认是否为主板侧问题。
四、综合处理建议
优先级顺序：先检查电源与连接→再测试按键物理状态→最后排查电路焊接与主板通信。
常见修复方案：清理按键缝隙异物（用压缩空气或软毛刷）、更换损坏的微动按键（成本约几元至十几元）、修复排线接口氧化问题（酒精擦拭+重新插拔）。
